Kaip pasidaryti RJ45 tinklo laidą: žingsnis po žingsnio vadovas

Sugedę maitinimo laidai ar kiti techniniai priedai dažnai sugenda pačiu netinkamiausiu momentu. Tačiau, jei turite įgūdžių, susijusių su kirpimu, naują jungtį ir reikalingą įrankį, problemą galima išspręsti per kelias minutes. Kitas sunkumas yra tas, kad interneto laidai yra daugiagysliai, o dažniau nei kiti naudojami 4 porų laidai. Todėl, be praktinių įgūdžių, jums reikės teisingo RJ-45 pinouto - tinkamos spalvų schemos. Jei padarysite klaidą paskirstydami laidus, galite likti be interneto.

Šioje medžiagoje mes kalbėsime apie vytos poros kabelio ypatybes ir pateiksime keletą kabelių gniuždymo schemų. Paprastą elektros laidą, pavyzdžiui, VVGng 3 * 2.5, sudaro trys šerdys. Tai galima suprasti nuėmus viršutinį polimero apvalkalą. Vytos poros (kitaip tariant, tinklo laidas, RJ-45 laidas) gali sudaryti iš vienos laidų poros arba iš kelių.

Paprastai naudojami paruošti pataisos laidai - standartinio ilgio kabelio gabalai (vidutiniškai nuo 0,3 m iki 30 m). Iš abiejų pusių gamyklos laidas yra užrišamas jungtimis - mažais 8 kontaktų kištukais, kuriuos galima įkišti į interneto lizdą, maršrutizatoriaus jungtį, kompiuterį, televizorių ir kitą įrangą.

Naudojimui namuose siūlomi 1- ir daugiagysliai laidai, tačiau pastarieji naudojami dažniau. Vytos poros parduodamos įlankos, parduodamos metrais. Bet taip pat naudinga, jei kabelio gabalas nėra iš anksto susukamas: pavyzdžiui, kartais reikalaujama, kad laidas būtų išvestas per mažą, ne daugiau kaip 5 mm, skylę sienoje. Gofravimas šiuo atveju atliekamas po montavimo.

RJ-45 interneto laido savybės

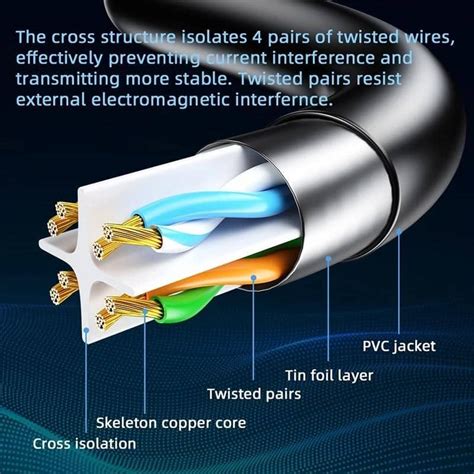

Laidininkai paprastai gaminami iš vario arba variu padengto aliuminio. Kiekvieną iš jų išskiria plonas spalvotas apvalkalas. Dėl papildomos apsaugos laidai yra susukti poromis ir dedami į kitą izoliaciją - išorinę, tankesnę. Be to, gali būti naudojamas ekranas, pagamintas iš teflono arba metalo pynės, folijos.

Pagal išorinės izoliacijos spalvą galite nustatyti laido paskirtį: pilka - skirta naudoti patalpose, oranžinė - skirta gaisro pavojaus zonoms, juoda - skirta naudoti lauke. Bet dabar prekyboje pasirodė paruošti visų vaivorykštės spalvų lopų laidai - kategoriją ir kitas savybes galima nustatyti pagal raidinį ir skaitmeninį ženklinimą.

Visi tinklo laidai pagal varinių laidininkų skaičių paprastai skirstomi į dvi kategorijas: viengysliai ir daugiagysliai. Pavienyje šerdyje kiekviena ištrauka yra monolitas, kurio storis nuo 0,3 iki 0,6 mm, trapus ir neelastingas. Daugiagysliais elementais visi laidininkai yra labai plonų venų pluoštai, kurie nesulaužomi, kai sulenkti ar susukti.

Namų naudojimui interneto kabelis be apsaugos - UTP. Bet jei jums reikia mesti jį per langą arba išdėstyti bendrame koridoriuje, tada geriau pasiimti FTP - foliją arba STP - metaline pynė. Yra maksimaliai apsaugoti laidai, kurių kiekviena susukta ekranu, tačiau jie kainuoja daug daugiau, o kasdieniame gyvenime nepraktiška juos naudoti.

Išorinės izoliacijos spalvos žymėjimas:

• Pilka: naudojimui patalpose.
• Oranžinė: skirta gaisro pavojaus zonoms.
• Juoda: skirta naudojimui lauke.

Kernų skaičius viename kabelyje:

• Viengysliai (monolitiniai).
• Daugiagysliai (plonų gijų pluoštai).

Internetinio kabelio ekrano metodas:

• UTP (neekranuotas).
• FTP (folijos ekranas).
• STP (metalinės pynės ekranas).

RJ-45 kabelio pralaidumas nustatomas pagal kategorijas. Iš viso yra 10 kategorijų - 7 pagrindinės ir 3 subkategorijos. Pirmos keturios kategorijos laikomos pasenusiomis, nes jos nepalaiko reikiamo duomenų perdavimo greičio. Populiariausia yra 5e kategorija, kurią gali sudaryti 2 arba 4 poros laidininkų. Tai yra lankstesnis ir plonesnis laidas nei jo pirmtakas - 5 klasės D kategorija.

Beveik visa reikalinga informacija apie laidą yra išoriniame apvalkale. Skirtingų gamintojų ženklai yra skirtingi, tačiau paprastai nurodomos tokios savybės kaip kategorija, prekės ženklo kodas, atrankos metodas (arba jo nebuvimas), porų skaičius, standartas.

Apie kitus kabelių tipus, naudojamus prisijungti prie interneto, galite perskaityti mūsų tinklalapyje kitame straipsnyje.

Standartiniai gofravimo modeliai

Vytos poros sujungimas ir jungčių montavimas priklauso nuo tarptautinio standarto EIA / TIA-568, kuriame aprašoma daugiabučio namo tinklų perjungimo tvarka ir taisyklės. Gofravimo schemos pasirinkimas priklauso nuo laido paskirties ir tinklo savybių - pavyzdžiui, nuo pralaidumo.

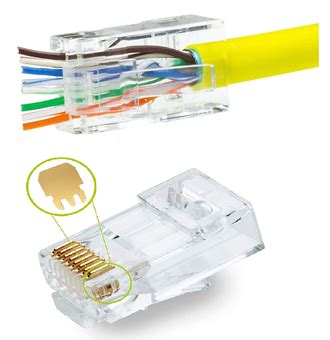

Dėl skaidraus jungties dėklo galima pamatyti, kad šerdys yra išdėstytos tam tikra tvarka, o ne atsitiktinai. Jei sumaišysite porą laidininkų, perjungimas nutrūks.

Abiejų tipų kabeliai - nuo 4 ar 8 šerdžių - gali būti tiesinami tiesiai arba skersai, taip pat naudojant A arba B tipą.

1 variantas - tiesus 8 laidų kabelis

Tiesioginio gofravimo metodas naudojamas, kai reikia sujungti du įrenginius:

• Viena vertus - kompiuteris, spausdintuvas, kopijavimo aparatas, televizorius.
• Kita vertus - maršrutizatorius, jungiklis.

Metodo bruožas yra tas pats abiejų vielos galų suspaudimas, dėl tos pačios priežasties metodas vadinamas tiesioginiu. Skiriami du keičiami tipai - A ir B. Rusijai būdingas B tipo naudojimas.

8 laidininkų laido, skirto tiesioginiam kompiuterio prijungimui prie perjungimo įtaiso (HAB, SWITCH), schema (B tipas):

1. Oranžinė-balta
2. Oranžinė
3. Žalia-balta
4. Mėlyna
5. Mėlyna-balta
6. Žalia
7. Ruda-balta
8. Ruda

JAV ir Europoje, atvirkščiai, laikoma, kad „A“ tipo kirpimai yra dažnesni. A tipas nuo B tipo skiriasi laidininkų išdėstymu 1,2,3 ir 6 padėtyse, tai yra, balta-žalia / žalia keičia vietas balta-oranžine / oranžine. Galite banguoti tiek abipusiai, duomenų perdavimo kokybė nebus paveikta.

Kryžminis gofravimas

Kryžminis gofravimas naudojamas rečiau nei tiesioginis. Tai būtina, jei jums reikia prijungti du stacionarius kompiuterius, du nešiojamuosius kompiuterius ar du perjungimo įrenginius - šakotuvą. Crossoveris naudojamas vis rečiau, nes moderni įranga sugeba automatiškai nustatyti laido tipą ir prireikus pakeisti signalo tiekimą. Naujoji technologija vadinama Auto-MDIX. Tačiau kai kurie namų įrenginiai metų metus veikia tinkamai, nėra prasmės jų keisti, todėl kryžminis gniuždymas taip pat gali būti naudingas.

Kryžminant kryžminimą galima naudoti A ir B tipus.

Aukšto greičio tinklo įrangai (iki 10 Gbit/s) sukurta perėjimo grandinė, pagaminta pagal B tipą (visi 8 laidininkai įtraukti):

• 1-oji pora (oranžinė-balta / oranžinė) perjungiama su 3-iąja pora (žalia-balta / žalia).
• 2-oji pora (mėlyna / mėlyna-balta) lieka savo vietoje.
• 4-oji pora (ruda-balta / ruda) lieka savo vietoje.

Norint naudoti A tipą, reikia pakeisti tas pačias 4 pozicijas: 1, 2, 3 ir 6 - balta-žalia / žalia laidininkai su baltai oranžine / oranžine spalva.

Tinklui, kurio duomenų perdavimo sparta yra mažesnė - 10-100 Mbit/s - kitos taisyklės (naudojant 4 laidus):

• B tipo schema: Dvi poros posūkių - balta-mėlyna / mėlyna ir balta-ruda / ruda - yra sujungtos tiesiogiai, neperžengiant kryžiaus. Oranžinė pora naudojama perdavimui, mėlyna - priėmimui.
• Standartinė A grandinė visiškai pakartoja B, bet veidrodiniame vaizde.

3 variantas - tiesus 4 laidų kabelis

Jei spartiam duomenų perdavimui (pavyzdžiui, „Ethernet 100BASE-TX“ ar „1000BASE-T“) reikia 8 laidininkų laido, tada „lėtiems“ tinklams (10-100BASE-T) pakanka 4 laidininkų.

Dėl įpročio naudojamos dvi laidininkų poros - balta-oranžinė / oranžinė ir balta-žalia / žalia, tačiau kartais naudojamos ir dvi kitos poros. Jei laidas sugenda dėl trumpo jungimo ar nutrūkimo, vietoj naudotų laidininkų galite naudoti laisvuosius. Norėdami tai padaryti, nupjaukite jungtis ir suspauskite dvi poras kitų gyslų.

4 variantas - 4 laidų kryžminis jungiklis

Kryžminimui taip pat naudojamos 2 poros, galima pasirinkti bet kokios spalvos sukimus. Pagal tradiciją dažnai pasirenkami žali ir oranžiniai laidininkai. 4 laidininkų laido kryžminio užspaudimo schema naudojama ypač retai, daugiausia namų tinkluose, jei reikia sujungti du senus kompiuterius vienas į kitą.

Yra skirtingi būdai, kaip suspausti RJ-45 kabelį, tarp kurių net yra specialios replės, naudojant įprastą plokščią galvutę. Bet mes apsvarstysime, kaip kompetentingai pagaminti patikimą ir funkcinį darbinį pleistro laidą, kurio savybės nesiskiria nuo įsigytų modelių.

Priemonių pasirinkimas ir paruošimas

Turint po ranka specialių įrankių rinkinį, yra daug lengviau atlikti gniuždymo operacijas su patch kabeliu. Žinoma, turėsite skirti sumą, skirtą nusipirkti kirptuvą, striptizą, testerį ar kryžminį įrankį, tačiau jei nusipirksite kokybišką įrankį, jis tęsis metus.

Norėdami tinkamai pritvirtinti jungtis prie laido, jums reikės:

• Kirptuvai (gniužulėlis): Yra įvairių tipų žnyplės, tačiau patartina įsigyti universalių, tai yra, sukurtų gniuždyti kelių rūšių jungtis tuo pačiu metu: RJ-45, RJ-11, RJ-12. Su daugialypiu smulkintuvu su įvairaus dydžio lizdais galite dirbti ne tik su tinklu, bet ir su telefono laidais.
• Nuėmiklis: Padeda pašalinti laidininkų polimerinį apvalkalą, nepažeidžiant laidininkų. Tai padaryti sunkiau naudojant įprastą statybinį ar biuro peilį, nes reikia paskirstyti pastangas ir elgtis labai atsargiai. Vienintelis trūkumas yra tas, kad jis netinka pjaustyti folijos ir ekranuotų kabelių.
• Kabelio diagnostikos testeris: Vytos poros testerį sudaro du moduliai su tarpais. Norėdami patikrinti tinklo kabelį, vienas galas turi būti prijungtas prie pagrindinio pagrindinio modulio, kitas - prie nuotolinio nuotolinio valdymo pulto. Priekiniame skydelyje esantys indikatoriai žaliai signalizuos, jei laidininkai paskirstomi teisingai, ir raudoni, jei laidai bus atvirkščiai.
• Crimping tool (gofruotas įrankis): Įrankis yra ašmenys su rankena. Įrengtas mažas kabliukas stygų ištraukimui. Smulkintuvas nėra reikalingas tiesiogiai gniuždant, tačiau jis bus naudingas, jei jums reikės prijungti laidą prie maitinimo lizdo, pagrindo, kryžiaus ar pleistro skydelio.

Pagrindiniai iš šių įrankių yra replės ir testeris - tai yra minimalus rinkinys, reikalingas teisingam vytos poros supjaustymui ir suveržimui. Pirkdami replėmis, turite patikrinti jų kokybę, patartina iš anksto išbandyti įrankį. Kai kuriuose kirptuvuose yra ašmenys, kuriais galite išvalyti venas.

Žingsnis po žingsnio gniuždymo instrukcijos

Norėdami užmegzti pataisos laidą, turėsite paruošti medžiagas - laidą ir jungtis, apsiginklavę įrankiu ir pasirinkdami pakabinimo schemą, atsižvelgiant į tai, prie kokių prietaisų prijungsite gatavą laidą.

Medžiagų sąrašas:

• Vytos poros laidas ne ilgesnis kaip 100 m - pagal „Ethernet“ planšetinį kompiuterį tai yra maksimalus namų ūkio standartų ilgis.
• Už vieną laidą - dvi jungtys RJ-45 (jų žymėjimas lygus 8Р8С).
• Įrankių rinkinys - smulkintuvas, nuėmiklis, testeris.

Dažniausiai, norint prijungti asmeninį kompiuterį prie tinklo įrenginio, reikia laido, todėl primename tiesioginę gniuždymo grandinę, o patikimumui mes tiesiog pastatome jį matomoje vietoje, kad jis būtų priešais mūsų akis tuo metu, kai laidai yra paskirstomi.

Paruoštą spalvų schemą galima rasti internete ir atsispausdinti ant popieriaus lapo - vaizdinis suvokimas padeda atsiminti, o ateityje to neprireiks. Nepamirškite, kad A ir B tipai skiriasi tik oranžinės ir žalios spalvos posūkių išdėstymu. Galima naudoti abi parinktis.

Žingsnis po žingsnio instrukcijos:

1. Iškirpkite kabelio gabalą per metrą be atsargų, bet pakankamai ilgo vielos pjaustytuvais ar smulkintuvo peiliukais.
2. Nuo nuimkite izoliaciją: Mes atsitraukiame nuo 2-4 cm galo, padaryk striptizas apskritimo pjūvį ant išorinės izoliacijos, tada atsargiai nuimkite.
3. Paruoškite laidininkus: Laidininkai yra susukti poromis, todėl prieš susisukdami atsukite visas poras, ištiesinkite laidus ir paskirstykite juos pagal pasirinktą schemą. Be laidininkų, po apvalkalu slepiasi nailoninis siūlas - tereikia jį vėl paguldyti.
4. Apkarpykite laidus: Apipjauname laidus. Norėdami tai padaryti, atsitraukite nuo 1,0-1,3 cm išorinės izoliacijos krašto ir vielos pjaustytuvais supjaustykite laidus griežtai statmenai vytos poros ašiai. Mes įsitikiname, kad spalvoti patarimai yra vienodo ilgio.
5. Įkiškite laidus į jungtį: Mes įkišame laidus į jungtį ir stumiame iki galo.
6. Atlikite drožimą: Atliekame drožimą: įkišame jungtį su laidininkais į norimą gniuždymo jungtį (pažymėtą 8P) ir suspaudžiame replių rankeną. Galite išgirsti spragtelėjimą.
7. Patikrinkite tvirtinimo patikimumą: Mes patikriname tvirtinimo patikimumą - lengvai patraukite laidą, tarsi bandydami ištraukti laidus iš jungties. Su tinkamu gofru, šerdys tvirtai sėdi.
8. Patikrinkite tinkamumą naudoti: Gatavo pataisos laido tinkamumo naudoti patikrinimas. Mes įkišame jungtis į testerio lizdus, ​​įjunkite prietaisą ir laikykitės nurodymų. Jei viskas yra tvarkoje, poros žalios spalvos užsidega. Jei indikacijos nėra arba užsidega raudona lemputė - procedūrą reikės pakartoti.

Ranka užpildoma greitai - po kelių nepriklausomų gurkšnių. Gniuždymo įgūdis yra naudingas persikeliant į naują butą, kur tinklo laidai yra paslėpti grindjuostelėse arba susiūti į sienas ir sujungti su kompiuterių lizdai. Nereikia jaudintis, kad laidas per ilgas ar trumpas - visada galite suspausti norimo ilgio pataisos laidą. Jei tinklo kabelis staigiai įkando šunį arba jis tiesiog pasilenkė, galite greitai atlikti remontą.

Galbūt jus taip pat domina, kaip galite sujungti vytos poros kabelį vienas su kitu, kad tai eitumėte šią nuorodą.

Kuo skiriasi 5 ir 6 kategorijų kabelių gniuždymas

Kai po ranka nėra profesionalių įrankių:

Žinodami vytos poros pakabą, galite greitai suspausti pataisos laidą, atsižvelgiant į jo paskirtį. Šis įgūdis yra naudingas bet kuriam asmeninės įrangos vartotojui, nes jis leidžia greitai reaguoti į signalo pertrauką vietiniame tinkle - visiškai pakeisti tinklo laidą arba atlikti nedidelius remontus.

RJ-45 interneto lizdų naudojimo galimybės

Internetas glaudžiai integruotas į žmonių gyvenimą. Dėl naujų technologijų prisijungti prie jos tapo paprasta ir nebrangu. Jums tereikia stacionaraus, nešiojamojo arba išmaniojo kompiuterio. Vietinis interneto išteklių platinimas vyksta laidiniu arba belaidžiu tinklu. Nepaisant belaidžio ryšio mobilumo, laidiniai tinklai vis dar labai paplitę. Laidiniai tinklai pasirenkami dėl didelio patikimumo, kainos ir saugumo.

Interneto kabelių paskirstymą pravartu įrengti kuo anksčiau atliekant remontą, kol dar įmanoma nepastebimai paslėpti laidus sienoje. Tuo metu laidų išėjimo vietose įrengiami lizdai su specialia RJ-45 jungtimi. Jie prie laidų prijungiami užspaudžiant lizdo kontaktus specialiu įrankiu.

1 RJ-45 interneto lizdų naudojimo galimybės

Privatūs namų ūkiai pirmauja pagal laidinių tinklų skaičių. Tačiau interneto kabelių lizdai naudojami ir kitose srityse. Techniniai reikalavimai šiems prietaisams skiriasi priklausomai nuo patalpos, kurioje jie turi būti įrengti, tipo. Juos galima suskirstyti taip:

• Biuro patalpos.
• Interneto klubai.
• Serverių patalpos.
• Komercinės patalpos.
• Pastatų ir patalpų, kuriuose užtikrinama didesnė apsauga nuo įsilaužimo.

Nė vienas šiuolaikinis biurų pastatas neapsieina be interneto prieigos arba vietinio tinklo. Tai reiškia, kad interneto lizdas yra būtinas tokių patalpų atributas. Tokiu atveju jį galima ne tik montuoti į sieną, bet ir pritvirtinti prie darbo vietos. Geriau rinktis antrąjį būdą, nes atviri laidai daug greičiau suyra ir trikdo estetinę patalpos išvaizdą.

Šiuolaikinių švietimo įstaigų egzistavimas neįsivaizduojamas be kompiuterių klasių, interneto bibliotekų ir įvairių daugialypės terpės įrenginių. Dėl šios priežasties RJ45 lizdas tokiose vietose yra toks pat įprastas kaip ir elektros lizdas.

Bankų saugyklose, vyriausybiniuose ir įmonių apsaugos pastatuose tokiose vietose reikalingi laidiniai tinklai, nes belaidžiai tinklai negali užtikrinti tinkamo saugumo.

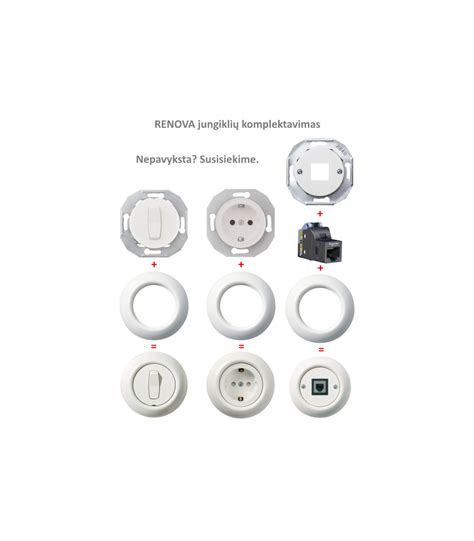

2 Interneto lizdų tipai ir rūšys

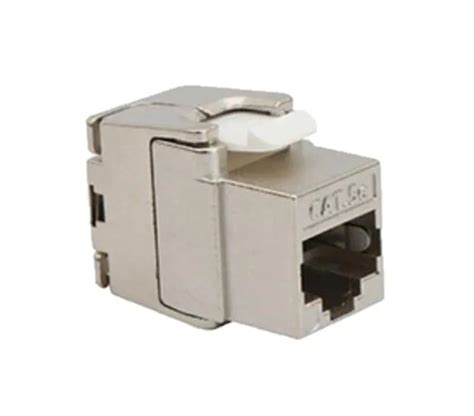

Laidiniam interneto ryšiui įdiegti naudojamas RJ45 lizdas. Tai standartizuota fizinio tinklo sąsaja, kurioje aprašoma kištuko, lizdo ir jų sujungimo su kompiuteriniais įrenginiais aštuonių laidų laidu konstrukcija. Tokios rūšies laidai vadinami vytos poros laidais. Taip yra todėl, kad jį sudaro keturios tarpusavyje susipynusios laidų poros, naudojamos tinklo jungtims kurti. Priklausomai nuo naudojimo būdo, pasirenkama skirtingo storio ir savybių vytos poros izoliacija.

RJ-45 interneto lizdai skirstomi taip:

• Pagal jungčių skaičių: Yra viengubi, dvigubi ir galiniai lizdai. Pastarajame gali būti nuo 4 iki 8 išėjimų. Taip pat yra kombinuotų gaminių arba kertinių akmenų. Jų išdėstyme taip pat yra kitų jungčių: USB, HDMI ir maitinimo lizdai. Tai reiškia, kad konstrukcija numato padalijimą į 2 išėjimus, iš kurių vienas suteikia prieigą prie tinklo, o kitas - maitinimą įrenginiui.
• Priklausomai nuo ryšio greičio: Skirstoma pagal kategorijas. Pagrindiniai iš jų: 3 - duomenų perdavimo sparta iki 100 Mbit/s; 5 - duomenų perdavimo sparta iki 1 Gbit/s, 6 - iki 10 Gbit/s.
• Pagal įrengimo tipą: Kaip ir elektros lizdai, šviestuvai būna vidiniai ir paviršiniai. Paviršinio montavimo lizdui sienoje reikia padaryti įdubą ir apsauginį plastikinį lizdą kontaktų grupei. Ant paviršiaus montuojamo kištukinio lizdo montavimo būdas skiriasi. Ant paviršiaus montuojamas kištukinis lizdas tvirtinamas prie iš anksto pritvirtinto montavimo bėgio.

Paviršiuje montuojamą kištukinio lizdo išvesties kabelį pageidautina paslėpti po cokoliu arba atskirame kabelių kanale. Tai apsaugo jį nuo neigiamo aplinkos poveikio ir pailgina jo tarnavimo laiką.

3 RJ 45 kabelio kaiščių išdėstymo ypatybės

RJ-45 lizdo pajungimas neturėtų kelti nepatogumų. Kad būtų lengviau orientuotis, kiekvienas lizdas žymimas T568A arba T568B standarto spalvomis. Šią informaciją galima pažymėti raidėmis, atitinkančiomis A arba B standartą. Šiuo atveju nesvarbu, kuris standartas naudojamas, jei visi LAN ryšiai atitinka tą patį standartą. T568B standartas yra labiau paplitęs, tačiau taip yra ne visada.

Norėdami nustatyti, kokį standartą naudoja paslaugų teikėjas, turite išsiaiškinti, koks yra į patalpą ateinančio kabelio kontaktų išdėstymas. Dar viena funkcija - tiesioginio ir kryžminio pinavimo naudojimas, priklausomai nuo prijungiamo įrenginio tipo. "Direct" naudojamas vartotojo įrenginių ir maršrutizatoriaus ryšiui nustatyti. Kryžminis sujungimas sujungia panašias funkcijas turinčius įrenginius (kompiuteris-kompiuteris, maršrutizatorius-maršrutizatorius).

4 Laidai RJ-45

Susukta pora paslepiama kabelių kanale arba po cokoliu. Laido galas (jei jis montuojamas į apačią) išvedamas per kištukinį lizdą ir paliekamas atviras arba neuždengtas. 6-7 cm atstumu nuo krašto. Šioje vietoje reikia nuimti išorinę izoliaciją. Laidų poros išsukamos ir kiekviena vielos gija išlyginama. Jei prie jungties jungiamas maršrutizatorius, netoliese turi būti įrengti kištukiniai lizdai.

Kaip prijungti interneto kabelį prie sieninio kištukinio lizdo, aprašyta toliau:

Atjunkite lizdo dangtelį. Toliau pateikiama dviejų standartų - A ir B - sujungimo schema. Kabelio prijungimo būdas priklauso nuo to, kokį standartą naudoja jūsų interneto paslaugų teikėjas. Šią informaciją galite patikrinti pas paslaugų teikėją arba pasinaudoti pirmiau aprašytu metodu. Nustačius grandinę, reikia sujungti vytos poros laidus. Įvesdami laidus į atitinkamus gnybtus, įsitikinkite, kad laidų spalva ir mikrojungčių kontaktai sutampa. Montuojant "Rj 45" lizdą, laidų galai nenukerpami, jie įspaudžiami į gnybtą, kol užspaudžiami plastikiniu ištraukikliu. Spragtelėjimas signalizuoja, kad apvalkalas perpjautas, o tai reiškia, kad laidai buvo užspausti ir užspausti; laidus reikia papildomai užspausti, jei į rinkinį neįtrauktas ištraukiklis ir po ranka nėra reikiamo įrankio. Pritvirtinkite susuktą porą prie korpuso taip, kad nupjauta dalis būtų 3-5 mm virš gnybto. Tada patikrinkite, ar "Rj 45" lizdas veikia tinkamai. Patikrinkite specialiu testeriu arba prijungę kompiuterį. Jei jungtis neveikia, pirmiausia patikrinkite kontaktų išdėstymą. Pašalinkite laidų perteklių ir vėl sumontuokite lizdą. Jei kištukinis lizdas montuojamas ant paviršiaus, pritvirtinkite jį prie sienos jungtimi į apačią, nes montuodami kitaip vėliau pažeisite kabelį.

Jei naudojamas ekranuotas kabelis, būtina prijungti interneto lizdą su galimybe įrengti ekraną. Jei to nebus padaryta, ekranas nustos veikti ir tai neigiamai paveiks informacijos perdavimą. Įrengiant vytos poros LAN reikia vengti susukimo ir sujungimo. Reikalinga vientisa viela. Vietose, kuriose tokie ryšiai yra užmegzti, signalas bus atšauktas. Jei reikia daugiau kabelių ilgio, naudokite jungtį, kurioje signalas iš vieno kabelio į kitą nukreipiamas specialiais takeliais. Tokį įrenginį sudaro plokštė su Rj 45 jungtimis arba gnybtais, kaip ir interneto lizdai.

Jungiant prie interneto prieigos lizdo, taip pat naudojama vytoji pora, tačiau tik 4 iš 8 laidų. Pirmoji pora reikalinga duomenų paketams priimti, o antroji - jiems perduoti. Jei laidas pažeistas, naudojama viena iš laisvų porų arba, naudojant likusias dvi poras laidų, galima prijungti antrą kompiuterį. Kompiuterio ir šakotuvo ryšiui naudojamos tik oranžinė ir žalia linijos. Šiuo atveju kontaktai prispaudžiami prie gnybtų, kurių abu galai yra tos pačios spalvos.

5 Laidų signalų tikrinimas

Įjungę kištukinį lizdą patikrinkite, ar signalas yra ir ar jis teisingas. Bandymas atliekamas buitiniu testeriu. Tam reikia 0,5-5 metrų ilgio komutacinio kabelio su tiesiu kontaktų išdėstymu. Kitą sumontuoto laido galą prijunkite prie bandomojo lizdo. Nustatykite testerį į garsinio signalo padėtį ir patikrinkite komutacinio laido ir lizdo kanalus. Apie ryšio buvimą praneša garsinis signalas. Jei testeryje nėra garsinio signalo įtaiso, turite nustatyti varžos režimą. Apie signalo buvimą pranešama pasikeitus skaičiams ekrane.

Signalas taip pat tikrinamas specialiu kabelio testeriu. Tam reikia kito komutacinio laido su tiesioginio sujungimo schema. Norėdami patikrinti signalą, įkiškite po vieną kiekvieno kabelio galą į lizdus. Likusius galus įkiškite į testerį. Kabelio testerio signalas parodys, ar sujungimas teisingas.

Jei nėra signalo (jungtį atlikote patys, o prijungiamas įrenginys buvo įsigytas su sumontuotu jungiamuoju laidu), būtina patikrinti, pagal kokią grandinę sumontuotas jungiamasis laidas ir ar ši grandinė atitinka jungties prijungimo būdą. Signalas taip pat gali dingti, jei buvo įsigytas pigus lizdas su prastos kokybės lituokliu. Jį reikėtų pakeisti kokybiškesniu lizdu. Taip sutaupysite montavimo laiko ir išvengsite galimybės, kad lizdas gali sulūžti per visą eksploatavimo laikotarpį.

Cat 6 Laidų Schemos ir Privalumai

Prieš pasinerdami į „Cat 6” laidų schemų pasaulį, turėtumėte dukart pasitikrinti, ar jums tikrai reikia „Cat 6” laidų. Nors jis turi puikių savybių, gali būti, kad netinka jūsų konkretiems poreikiams. Galbūt norėsite apsvarstyti „Cat 5” laidus, kurie paprastai yra pigesni ir pakankami daugumai namų ir mažų biurų tinklų.

„Cat6” laidų schema gali atitikti T568A arba T568B standartą. Abiejuose standartuose nurodyta, kaip turi būti išdėstyti aštuoni atskiri „Cat 6” kabelio laidai, sudarantys RJ45 jungtį. Abu standartai yra visiškai priimtini, tačiau svarbu išlaikyti nuoseklumą visame tinkle. Jei viename kabelio gale pasirinktas T568A standartas, kitas kabelio galas taip pat turi atitikti T568A standartą. Tas pats pasakytina ir apie T568B standartą. Teisingas laidų schemos ženklinimas ir dokumentavimas yra labai svarbus vėlesniam gedimų šalinimui ir techninei priežiūrai.

„Cat 6” laidų standartai skirti palaikyti iki 250 MHz dažnius ir leidžia perduoti iki 10 Gb/s duomenų srautą ribotu iki 55 metrų atstumu. „Cat 6” laidai turi keletą privalumų, palyginti su ankstesniais. Jis pasižymi didesniu našumu, geresne skersinių perdavimų izoliacija ir yra suderinamas su „Cat 5” ir „Cat 5e” kabeliais.

Šis įrankis naudojamas kabeliui nukirpti ir laidų galams nupjauti prieš juos įkišant į RJ45 jungtis. Užspaudimo įrankis naudojamas RJ45 jungtims prie kabelių galų pritvirtinti. Montuojant sieninius kištukinius lizdus arba komutacines plokštes, jums reikės skylių skylmušio įrankio. Galiausiai svarbu turėti reikiamų įrankių, kad įdiegus tinklą būtų galima jį išbandyti. Nepamirškite, kad nors ir vilioja taupyti pinigus renkantis prastesnės kokybės medžiagas ar kabelius, tai gali lemti prastesnį tinklo veikimą ir daugiau problemų ateityje. Kuriant „Cat 6” tinklą, medžiagų ir kabelių parinkimas turi didelę reikšmę bendram tinklo našumui ir patikimumui.

Svarbiausias tinklo konfigūracijos komponentas yra pats kabelis Cat 6. Šie kabeliai skirti veikti iki 250 MHz dažniu ir užtikrina iki 10 Gb/s spartą iki 55 metrų atstumu. Jie būna dviejų tipų: neekranuotos vytos poros (UTP) ir ekranuotos vytos poros (STP). Rinkdamiesi „Cat 6” kabelius, ieškokite tokių, kurie atitinka arba viršija standartą TIA/EIA-568-C.2. RJ-45 jungtys naudojamos „Cat 6” kabelių galams užbaigti. Jungiamosios plokštės ir šakotuvai naudojami „Cat 6” kabeliams prijungti prie tinklo įrenginių. Patch skydai paprastai naudojami tinklo spintose arba serverių patalpose, o keystone lizdai - sieniniuose kištukiniuose lizduose. Tinkamas kabelių organizavimas yra labai svarbus norint užtikrinti tinklo našumą ir ilgaamžiškumą.

Norint užtikrinti geriausią tinklo veikimą ir ilgaamžiškumą, labai svarbu pasirinkti aukštos kokybės „Cat 6” kabelius. Prieš pirkdami visada patikrinkite „Cat 6” kabelių specifikacijas. „Cat 6” kabeliai būna dviejų tipų: neekranuotos vytos poros (UTP) ir ekranuotos vytos poros (STP). UTP kabeliai yra labiau paplitę ir pigesni, tačiau STP kabeliai geriau apsaugo nuo elektromagnetinių trukdžių. Aukštos kokybės „Cat 6” kabeliai paprastai turi skirstytuvą (dar vadinamą „spline”), kuris atskiria susuktas poras ir taip sumažina trukdžius. „Cat 6” kabelių laidų storis paprastai yra 23 AWG (American Wire Gauge), t. y. storesnis nei „Cat 5e” kabeliuose paprastai naudojamas 24 AWG laidas. Taip pat svarbus kabelio ilgis. „Cat 6” kabeliai užtikrina iki 10 Gb/s spartą iki 55 metrų atstumu. Tačiau 55-100 metrų atstumu greitis sumažėja iki 1 Gb/s. Galiausiai, visada turėtumėte pirkti patikimų prekės ženklų (pvz., „Cable Matters”, „Startech”) kabelius, kurie garsėja aukšta kokybe.

Prieš pradedant diegti, būtina įvertinti tinklo reikalavimus ir jo išdėstymą. Prieš pradedant montavimą, reikia paruošti darbo vietą ir įrankius. Dažniausiai pasitaikančios „Cat 6” kabelių problemos yra persikirtimai, signalo praradimas ir fizinis kabelių pažeidimas. „Cat 6” laidų gedimų šalinimas apima problemos nustatymą, sugedusio komponento išskyrimą ir tinkamo sprendimo įgyvendinimą.

„Cat 6” laidų supratimas ir taikymas yra labai svarbus bet kokiam tinklo įrenginiui, kuriam reikia didelės duomenų perdavimo spartos arba didelio pralaidumo. Turėdami tinkamus įrankius, medžiagas ir žinias, galite įrengti ir prižiūrėti „Cat 6” kabelių sistemą, atitinkančią konkrečius tinklo reikalavimus.

K: Kokios priemonės reikalingos Cat 6 kabeliui tiesti?„Cat 6” kabeliams montuoti reikalingi įrankiai: laidų kirpimo žirklės, RJ45 jungtys, užspaudimo įrankiai ir tinklo kabelių testeris.

K: Kokios yra pagrindinės „Cat 6” laidų savybės ir privalumai?„Cat 6” laidai turi keletą privalumų, palyginti su ankstesniais. Jis palaiko didesnį duomenų perdavimo greitį, užtikrina geresnę izoliaciją nuo persikirtimų ir yra suderinamas su „Cat 5” ir „Cat 5e” kabeliais.

K: Kaip sukurti „Cat 6” laidų schemą?Sudarant „Cat 6” laidų schemą, laidai išdėstomi pagal T568A arba T568B standartą, įkišami į RJ45 jungtį ir užspaudžiami užspaudimo įrankiu.

K: Kokie yra geriausi „Cat 6” kabelių sistemos priežiūros būdai?„Cat 6” kabelių sistemos priežiūra apima reguliarius patikrinimus, ar nėra fizinių pažeidimų arba veikimo problemų. Taip pat svarbu, kad kabeliai būtų švarūs, be dulkių ir šiukšlių. Aptikus problemų, jas reikia nedelsiant pašalinti, kad būtų išvengta tolesnių pažeidimų ar našumo pablogėjimo.

Tinklo kabelio su RJ-45 kištukais poreikis

Tinklo kabelio su RJ-45 kištukais poreikis gali kilti dėl įvairių priežasčių ir ne visada po ranka turite paruoštą laidą. Bet jūs galite tai padaryti patys be jokių problemų. Kai pirmą kartą prisijungiate prie interneto, tiekėjas dažniausiai pasirūpina visais reikalingais techniniais darbais, įskaitant kabelio įvedimą į butą ir paruošimą naudojimui. Tačiau laikui bėgant gali prireikti remonto dėl kabelio pažeidimo arba jungties gedimo. Tokiais atvejais galite kreiptis pagalbos į savo interneto paslaugų teikėją, nes daugelis jų tokias paslaugas teikia nemokamai.

STP (Shielded Twisted Pair) - labiausiai apsaugotas variantas, kai folija dedama tiek ant išorinio sluoksnio, tiek ant kiekvieno atskiro laidininko viduje. Yra viengysliai ir daugiagysliai kabeliai: pirmieji yra mažiau lankstūs, tačiau užtikrina stabilesnį signalo perdavimą, o antrieji yra lankstesni, tačiau juos sunkiau naudoti. Kabeliai taip pat klasifikuojami pagal pralaidumo lygį, o pagrindinės kategorijos yra CAT5, CAT5e, CAT6, CAT6a, o kiekvienas kabelis yra pažymėtas, nurodant jo kategoriją.

Jei per pirmąjį užspaudimo bandymą įvyktų klaidų, rekomenduojama turėti keletą papildomų jungčių. Dažniausiai kabeliui užspausti naudojamas specialus įrankis - gniužtelis, tačiau vienkartiniam naudojimui jo įsigyti nebūtina. Jei turite laidą ir jungtis, tai užtruks labai mažai laiko ir pastangų, kad juos paverstumėte visaverčiu veikiančiu prietaisų prijungimo kabeliu. Naudodami šį įrankį galite nuimti izoliaciją nuo kabelio, nupjauti laidus ir suspausti jungtį. Bet jei nėra gofruotojo, pak pakanka vieno peilio visoms būtinoms operacijoms atlikti.

Pirmasis naudojamas skirtingiems įrenginiams (pavyzdžiui, maršrutizatoriui ir kompiuteriui) sujungti, o antrasis - identiškiems įrenginiams (du kompiuteriams).

Išmatuokite reikiamą kabelio ilgį ir atsargiai nuimkite apie 2-3 centimetrus išorinio apvalkalo iš kiekvieno galo. Svarbu neperpjauti korpuso iki galo, kad nepažeistumėte vidinių laidininkų. Pašalinkite visus nailoninius siūlus, esančius arti laidų, kad nesudarytų kliūčių. Visi kartu esantys laidai turi būti ištiesinti ir išmatuotas reikiamas ilgis, naudojant kištuką kaip matą, kad sumontavus laidą iki galo tilptų į numatytas vietas. Jei kabelio viduje yra plastikinė arba metalinė centrinė šerdis, ją reikia nupjauti iki pašalintos izoliacijos lygio. Vielos pjaustytuvais arba žirklėmis atsargiai nupjaukite laidus iki vienodo ilgio kelių milimetrų.

Norėdami sukurti tiesioginį suspaudimą, vadovausimės T568B standartu. Pagal šią schemą sutvarkykite laidus atitinkama tvarka: pradėkite nuo baltos ir oranžinės spalvos, o baigkite rudomis. Ši taisyklė taikoma abiem kabelio galams. Nukreipkite jungtį taip, kad fiksatorius būtų nukreiptas žemyn. Laikykite jį priešais save taip, kad kabelio anga būtų nukreipta į save, ir įkiškite laidus į atitinkamus lizdus. Įsitikinkite, kad laidai yra įkišti iki galo ir nėra susipainioję. Svarbu, kad jungtyje būtų ne tik variniai laidininkai, bet ir 8-10 mm kabelio izoliacija, kad būtų užtikrintas tvirtas ryšys. Priveržkite spaustuko juostą atsuktuvu ir įsitikinkite, kad laidai lieka savo kanaluose. Dabar reikia įspausti kontaktus į kabelio šerdis. Tai galima padaryti tiek atsuktuvu, tiek peiliu. Pasukite jungtį taip, kad kaiščiai būtų nukreipti į viršų, ir padėkite ant stalo ar kito lygaus paviršiaus. Patikrinkite, ar išorinis kabelio apvalkalas šiek tiek išsikiša už atraminio strypo. Tada atsuktuvu švelniai paspauskite mažą skirtuką jungties viduje, kad pritvirtintumėte laidą. Pjaunant šerdies izoliaciją, svarbu atsargiai ir tiksliai prispausti atsuktuvą ant kontaktų, kad jie tinkamai užsifiksuotų. Užbaigus presavimą, jungties kokybę rekomenduojama patikrinti naudojant testerį. Jei neaptinkamas pasipriešinimas ar garso signalas, papildomai priveržkite jungties kontaktus, kol jie bus visiškai įkišti į sėdynes. Jei po užspaudimo kabelis neveikia, patikrinkite jungties kontaktų ir kabelio gyslų jungties kokybę ir užspaudimo modelį (jei reikia, nupjaukite jungtį ir pakartokite visus aukščiau nurodytus veiksmus).
