Internetinis ryšys namuose: Nuo lizdo iki laidų RJ-45

Interneto ryšys tapo neatsiejama šiuolaikinio gyvenimo dalimi. Naujos technologijos leidžia prisijungti prie pasaulinio tinklo paprastai ir nebrangiai, tereikia turėti kompiuterį ar kitą išmanųjį įrenginį. Vietinis interneto išteklių platinimas gali vykti laidiniu arba belaidžiu tinklu. Nepaisant belaidžio ryšio mobilumo, laidiniai tinklai vis dar labai paplitę dėl didelio patikimumo, kainos ir saugumo. Tinkamai pajungti interneto laidą - ne raketų mokslas. Kiekvienas tai gali padaryti pats, nebūtina kreiptis į specialistą, kuris teikia tokias paslaugas. Žinoma, jeigu paslaugos gana nepigios, savarankiškas pajungimas gali sutaupyti nemažai lėšų ir suteikti pasitenkinimą atliktu darbu.

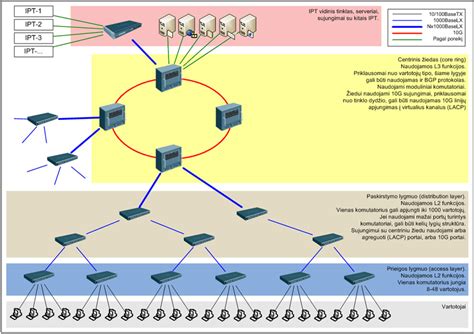

Kodėl verta rinktis laidinį interneto ryšį?

Nors bevieliai tinklai suteikia didesnį mobilumą, laidiniai tinklai išlieka populiarūs dėl keleto svarbių privalumų. Pirmiausia, tai yra jų patikimumas. Laidiniai ryšiai yra mažiau jautrūs išoriniams trikdžiams, tokiems kaip kitų bevielio ryšio tinklų ar buitinės technikos skleidžiami elektromagnetiniai signalai. Tai užtikrina stabilesnį ir spartesnį duomenų perdavimą. Antra, kaina. Nors pradinės laidų instaliacijos išlaidos gali pasirodyti didesnės, ilgainiui laidinis ryšys dažnai tampa ekonomiškesnis, nes nereikia rūpintis bevielio ryšio stiprintuvais ar sudėtingais maršrutizatorių nustatymais. Trečia, saugumas. Laidiniai tinklai yra žymiai saugesni nuo neautorizuotos prieigos ir duomenų vagysčių, palyginti su bevieliais tinklais, kuriuos gali perimti nepageidaujami asmenys. Dėl šių priežasčių laidiniai tinklai yra ypač tinkami biurams, bankams, vyriausybinėms įstaigoms ir kitoms vietoms, kur saugumas yra prioritetas.

Internetinių kabelių paskirstymas ir RJ-45 lizdai

Interneto kabelių paskirstymą pravartu įrengti kuo anksčiau atliekant remontą, kol dar įmanoma nepastebimai paslėpti laidus sienoje. Tuo pat metu laidų išėjimo vietose įrengiami lizdai su specialia RJ-45 jungtimi. Jie prie laidų prijungiami užspaudžiant lizdo kontaktus specialiu įrankiu.

RJ-45 interneto lizdų naudojimo galimybės

RJ-45 lizdai yra standartizuota fizinio tinklo sąsaja, apibrėžianti kištuko, lizdo ir jų sujungimo su kompiuteriniais įrenginiais aštuonių laidų laidu konstrukciją. Šie lizdai plačiai naudojami ne tik privačiuose namų ūkiuose, bet ir kitose srityse.

• Biuro patalpos: Nė vienas šiuolaikinis biurų pastatas neapsieina be interneto prieigos arba vietinio tinklo. Tai reiškia, kad interneto lizdas yra būtinas tokių patalpų atributas. Tokiu atveju jį galima ne tik montuoti į sieną, bet ir pritvirtinti prie darbo vietos. Geriau rinktis antrąjį būdą, nes atviri laidai daug greičiau suyra ir trikdo estetinę patalpos išvaizdą.
• Švietimo įstaigos: Šiuolaikinių švietimo įstaigų egzistavimas neįsivaizduojamas be kompiuterių klasių, interneto bibliotekų ir įvairių daugialypės terpės įrenginių. Dėl šios priežasties RJ45 lizdas tokiose vietose yra toks pat įprastas kaip ir elektros lizdas.
• Įstaigos su didesniu saugumu: Bankų saugyklose, vyriausybiniuose ir įmonių apsaugos pastatuose tokiose vietose reikalingi laidiniai tinklai, nes belaidžiai tinklai negali užtikrinti tinkamo saugumo.
• Interneto klubai ir serverių patalpos: Šiose vietose didelis kiekis įrenginių reikalauja patikimo ir stabilaus ryšio, kurį užtikrina laidinis tinklas su RJ-45 jungtimis.
• IT parduotuvės ir kompiuterių įrangos priežiūros dirbtuvės: Tokiose vietose reikalingas nuolatinis ir greitas ryšys su įvairiais įrenginiais, todėl RJ-45 lizdai yra būtini.

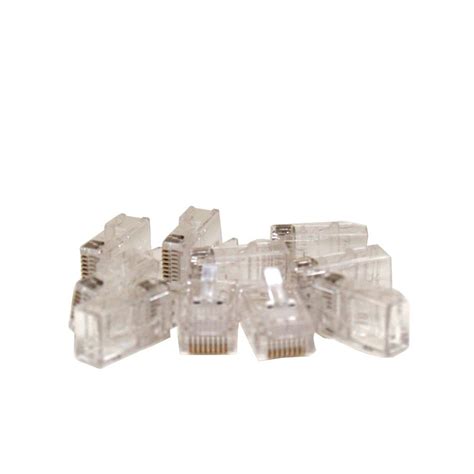

Interneto lizdų tipai ir rūšys

RJ-45 interneto lizdai skirstomi pagal kelis kriterijus:

• Pagal jungčių skaičių: Yra viengubi, dvigubi ir galiniai lizdai. Pastarieji gali turėti nuo 4 iki 8 išėjimų. Taip pat yra kombinuotų gaminių arba "raktinių akmenų" (keyystone). Jų išdėstyme taip pat gali būti kitų jungčių: USB, HDMI ir maitinimo lizdai. Tai reiškia, kad konstrukcija numato padalijimą į 2 išėjimus, iš kurių vienas suteikia prieigą prie tinklo, o kitas - maitinimą įrenginiui.
• Pagal ryšio greitį: Skirstoma pagal kategorijas. Pagrindinės iš jų:
  • Cat 3: Duomenų perdavimo sparta iki 10 Mbit/s.
  • Cat 5e: Duomenų perdavimo sparta iki 1 Gbit/s.
  • Cat 6: Duomenų perdavimo sparta iki 10 Gbit/s (iki 55 metrų atstumu).
  • Cat 6a: Duomenų perdavimo sparta iki 10 Gbit/s (iki 100 metrų atstumu).
  • Cat 7: Duomenų perdavimo sparta iki 10 Gbit/s (arba aukštesnė, priklausomai nuo specifikacijų).
• Pagal įrengimo tipą: Kaip ir elektros lizdai, būna vidiniai ir paviršiniai.
  • Vidinio montavimo lizdas: Sienoje reikia padaryti įdubą ir apsauginį plastikinį "stiklą" kontaktų grupei.
  • Paviršinio montavimo lizdas: Montuojamas prie sienos paviršiaus, dažnai naudojant specialią montavimo plokštelę. Paviršinio montavimo kištukinio lizdo išvesties kabelį pageidautina paslėpti po cokoliu arba atskirame kabelių kanale. Tai apsaugo jį nuo neigiamo aplinkos poveikio ir pailgina jo tarnavimo laiką.

RJ-45 kabelio kaiščių išdėstymo ypatybės

RJ-45 lizdo pajungimas neturėtų kelti nepatogumų. Kad būtų lengviau orientuotis, kiekvienas lizdas žymimas T568A arba T568B standarto spalvomis. Šią informaciją galima pažymėti raidėmis, atitinkančiomis A arba B standartą.

Šiuo atveju nesvarbu, kuris standartas naudojamas, jei visi LAN ryšiai atitinka tą patį standartą. T568B standartas yra labiau paplitęs, tačiau taip yra ne visada. Norėdami nustatyti, kokį standartą naudoja paslaugų teikėjas, turite išsiaiškinti, koks yra į patalpą ateinančio kabelio kontaktų išdėstymas.

Dar viena funkcija - tiesioginio ir kryžminio (crossover) pinavimo naudojimas, priklausomai nuo prijungiamo įrenginio tipo.

• "Tiesus" (Direct) laidas: Naudojamas vartotojo įrenginių (kompiuterių, išmaniųjų televizorių) ir tinklo įrangos (maršrutizatoriaus, jungiklio) ryšiui nustatyti.
• "Kryžminis" (Crossover) laidas: Sujungia panašios funkcijos įrenginius (kompiuteris-kompiuteris, maršrutizatorius-maršrutizatorius, jungiklis-jungiklis). Šiuolaikiniai įrenginiai dažnai turi automatinio tipų atpažinimo funkciją (Auto MDI-X), todėl kryžminis laidas tampa mažiau reikalingas.

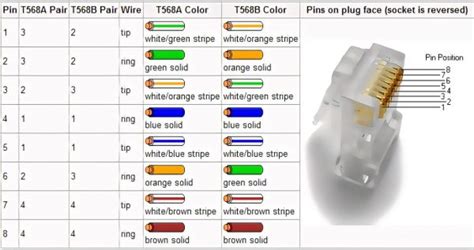

T568A ir T568B standartai

Yra du pagrindiniai laidų išdėstymo standartai RJ-45 jungtyje: T568A ir T568B. Jie skiriasi tik dviejų porų laidų spalvų išdėstymu.

• T568B (dažniau naudojamas):
  1. Oranžinė-balta
  2. Oranžinė
  3. Žalia-balta
  4. Mėlyna
  5. Mėlyna-balta
  6. Žalia
  7. Ruda-balta
  8. Ruda
• T568A:
  1. Žalia-balta
  2. Žalia
  3. Oranžinė-balta
  4. Mėlyna
  5. Mėlyna-balta
  6. Oranžinė
  7. Ruda-balta
  8. Ruda

Jei tiesioginiam kabeliui naudojate T568B viename gale ir T568A kitame, gausite kryžminį kabelį. Tačiau, kaip minėta, dauguma šiuolaikinių įrenginių tai supranta automatiškai. Svarbiausia yra nuoseklumas - jei viename tinklo segmente naudojate vieną standartą, stenkitės jo laikytis visur.

Laidai RJ-45: "Vytos poros" tipai

Tokio tipo laidai vadinami "vytos poros" laidais (twisted pair). Tai todėl, kad jį sudaro keturios tarpusavyje susipynusios laidų poros, naudojamos tinklo jungtims kurti. Priklausomai nuo naudojimo būdo, pasirenkama skirtingo storio ir savybių vytos poros izoliacija.

Pagrindiniai "vytos poros" kabelių tipai:

• UTP (Unshielded Twisted Pair): Neekranuota vytos poros. Tai pats populiariausias ir pigiausias tipas, naudojamas daugelyje namų ir biurų tinklų.
• STP (Shielded Twisted Pair): Ekranuota vytos poros. Kiekviena pora yra atskirai apvyniota folija, o visas kabelis gali būti apvyniotas papildomu ekranu. Naudojamas aplinkose, kur yra daug elektromagnetinių trikdžių.
• FTP (Foiled Twisted Pair): Bendras folijos ekranas visoms poroms. Panašus į STP, bet su bendru ekranavimu.

Kabeliai taip pat skirstomi pagal kategorijas (Cat), kurios nurodo jų duomenų perdavimo greitį ir dažnių juostą: Cat5e, Cat6, Cat6a, Cat7, Cat8.

• Cat5e: Palaiko iki 1000 Mbps (1 Gbps) greitį. Tinkamas daugumai namų ir mažų biurų poreikių.
• Cat6: Palaiko iki 10 Gbps greitį, tačiau tik iki 55 metrų atstumu. Geresnis pasirinkimas, jei reikalingas didesnis greitis ir stabilumas.
• Cat6a: Palaiko iki 10 Gbps greitį iki 100 metrų atstumu. Idealiai tinka greitiems ir ilgesniems tinklams.
• Cat7 ir Cat8: Skirti itin dideliems greičiams ir specifinėms pramoninėms reikmėms.

Renkatės internetinį kabelį, verta atkreipti dėmesį į keletą svarbių aspektų, kurie užtikrins greitą ir stabilų interneto ryšį jūsų namuose. Pirmiausia, kabelio tipas yra esminis kriterijus. Populiariausi variantai yra Ethernet kabeliai, tokie kaip Cat5e, Cat6, Cat6a ir Cat7. Kiekvienas iš jų skiriasi perdavimo greičiu ir atstumu. Kitas svarbus aspektas - kabelio ilgis. Nors Ethernet kabeliai gali būti iki 100 metrų ilgio, ilgesnis kabelis gali sumažinti signalų kokybę. Rekomenduojama pasirinkti optimalų ilgį, kad išvengtumėte nuostolių. Taip pat svarbu atkreipti dėmesį į kabelio medžiagą. Aukštos kokybės kabeliai dažniausiai gaminami iš vario, o ne aliuminio, kas gali turėti didelės įtakos signalų perdavimo kokybei. Kabelio ekranavimas yra dar vienas svarbus aspektas. Ekranuoti kabeliai geriau apsaugo nuo elektromagnetinių trikdžių. Nepriklausomai nuo to, kokį kabelį pasirinksite, pravartu pasidomėti ir savo interneto tiekėjo reikalavimais. Skirtingi tiekėjai gali turėti skirtingas rekomendacijas, priklausomai nuo jų teikiamų paslaugų tipo. Galiausiai, atkreipkite dėmesį į kabelio kainą. Nors pigių variantų pasiūla gali būti viliojanti, investicija į aukštos kokybės kabelį gali pasiteisinti ateityje, užtikrinant stabilų ir greitą interneto ryšį.

Kaip pajungti interneto laidą prie RJ-45 lizdo?

Pajungimui reikalingas interneto kabelis. Vienu atveju galima pirkti specialius, kurie yra sukurti būtent šiai funkcijai, tad jų gale yra specialios jungtys. Deja, ne visada kabeliai yra tokio ilgio, kokio Jums reikia. Kita alternatyva yra įsigyti kabelį be antgalio ir pagal poreikius atsikirpti tokį ilgį, kokio reikia. Atsargai siūlome palikti bent papildomus 30 cm laido. Na, jeigu šuo jį pergraužtų ir panašaus pobūdžio atsitiktinumai. Tokiu atveju nesunkiai sujungsite ir vėl galėsite naudotis.

Specialiam kabelio sujungimui Jums reikės:

1. Interneto kabelio (vytos poros, tinkamo ilgio).
2. RJ-45 jungčių (antgalių) arba RJ-45 lizdo/keystone modulio.
3. Crimping replių (replių, kurios padeda užspausti antgalius arba lizdo kontaktus).
4. Kabelio nuėmimo įrankio (arba atsargiai peilio).
5. Kabelių testerio (rekomenduojama patikrinti jungties veikimą).

Žingsnis po žingsnio instrukcija:

1. Paruoškite kabelį: Kabelio šonuose nuimkite apie 2-3 cm išorinę gumos izoliaciją. Būkite atsargūs, kad nepažeistumėte vidinių laidų izoliacijos.
2. Atverkite ir ištiesinkite laidus: Atsukite mažus laidelius, kurie dažniausiai būna susukti poromis. Kiekvieną gyslą atskirkite ir ištiesinkite.
3. Sudėliokite laidus pagal standartą: Išdėliokite laidus pagal pasirinktą standartą (T568A arba T568B) norimu tvarkingumu. Užtikrinkite, kad spalvos atitiktų pasirinktą schemą.
4. Paruoškite RJ-45 jungtį (jei kuriate kabelį): Įkiškite laidų galus į RJ-45 jungtį, užtikrindami, kad kiekvienas laidas patektų į savo kanalą. Išorinis kabelio apvalkalas turėtų būti šiek tiek įtrauktas į jungtį, kad būtų užfiksuotas.
5. Užspauskite RJ-45 jungtį: Naudodami crimping reples, tvirtai užspauskite jungtį ant kabelio. Tai užtikrins gerą kontaktą ir tvirtumą.
6. Paruoškite RJ-45 lizdą (jei montuojate lizdą): Atidarykite lizdo dangtelį. Įveskite laidus į atitinkamus spalvinius gnybtus pagal pasirinktą standartą (T568A arba T568B). Įsitikinkite, kad laidų spalvos ir gnybtų žymėjimai sutampa.
7. Užspauskite laidus į lizdo gnybtus: Naudodami specialų įrankį (arba atitinkamą įrankį), užspauskite laidų galus į lizdo gnybtus. Dažnai girdimas spragtelėjimas signalizuoja, kad apvalkalas perpjautas ir laidas užfiksuotas. Jei įrankis neturi integruoto peiliuko, laidų perteklių nukirpkite po užspaudimo.
8. Sumontuokite lizdą: Pritvirtinkite lizdo mechanizmą prie sienos dėžutės ir uždėkite išorinį skydelį.
9. Patikrinkite veikimą: Naudodami kabelių testerį, patikrinkite, ar visos jungtys yra teisingos ir ar signalas perduodamas be trikdžių. Jei testeryje nėra garsinio signalo, nustatykite varžos režimą ir patikrinkite ekraną. Jei jungtis neveikia, pirmiausia patikrinkite kontaktų išdėstymą ir laidų prijungimą.

Laidų signalų tikrinimas

Įjungę kištukinį lizdą patikrinkite, ar signalas yra ir ar jis teisingas. Bandymas atliekamas buitiniu testeriu arba specialiu kabelio testeriu. Tam reikia 0,5-5 metrų ilgio komutacinio kabelio su tiesiu kontaktų išdėstymu.

• Naudojant buitinį testerį:

  1. Prijunkite vieną testerio galą prie komutacinio kabelio, o kitą - prie ką tik sumontuoto laido.
  2. Nustatykite testerį į garsinio signalo padėtį ir patikrinkite kanalus. Apie ryšio buvimą praneša garsinis signalas.
  3. Jei testeryje nėra garsinio signalo įtaiso, turite nustatyti varžos režimą. Apie signalo buvimą pranešama pasikeitus skaičiams ekrane.

• Naudojant specialų kabelio testerį:

  1. Prijunkite vieną komutacinio kabelio galą prie testerio, o kitą - prie sumontuoto laido.
  2. Įkiškite kitą sumontuoto laido galą į testerio lizdą.
  3. Kabelio testerio signalas parodys, ar sujungimas teisingas, apšviesdamas atitinkamus indikatorius.

Jei nėra signalo, būtina patikrinti, pagal kokią grandinę sumontuotas jungiamasis laidas ir ar ši grandinė atitinka jungties prijungimo būdą. Signalas taip pat gali dingti, jei buvo įsigytas pigus lizdas su prastos kokybės lituokliu. Jį reikėtų pakeisti kokybiškesniu lizdu. Taip sutaupysite montavimo laiko ir išvengsite galimybės, kad lizdas gali sulūžti per visą eksploatavimo laikotarpį.

Dažniausiai pasitaikančios klaidos ir kaip jų išvengti

Ruošiantis sujungti internetinį kabelį, svarbu žinoti, kad galima padaryti keletą klaidų, galinčių pabloginti jūsų interneto ryšį ir greitį.

• Netinkamo kabelio tipo pasirinkimas: Neretai žmonės naudoja senus ar netinkamus kabelius, kurie gali žymiai riboti interneto greitį. Pasirinkite kabelį, atitinkantį jūsų interneto plano greitį (pvz., Cat 6 ar Cat 7 greitesniam ryšiui).
• Netinkamas kabelio ilgis: Ilgesni nei 100 metrų kabeliai gali sukelti signalo praradimą, todėl svarbu rasti optimalų ilgį.
• Prastos kokybės jungtys: Prastos jungtys gali lemti signalo praradimą ar net visišką ryšio nutrūkimą. Naudokite kokybiškas RJ-45 jungtis ir įrankius.
• Netinkamas kabelio išdėstymas: Venkite kabelių tiesimo per dideles kliūtis, tokias kaip metaliniai daiktai ar maitinimo laidai, nes tai gali sukelti elektromagnetinius trikdžius. Kabelius rekomenduojama tiesti atskiruose kanaluose arba paslėpti sienose.
• Nesusiderinanti įranga: Patikrinkite, ar visi įrenginiai, prie kurių prijungiamas kabelis, palaiko norimą interneto greitį. Senesni maršrutizatoriai ar tinklo plokštės gali būti "siaurasis" greičio ribojimas.
• Neteisingas laidų sujungimas: Atidžiai sekite spalvų schemas (T568A/B) jungdami laidus prie lizdo ar jungties. Netinkamai sujungti laidai neleis tinklui veikti arba veiks netinkamai.
• Laidų pažeidimas: Būkite atsargūs nuimant izoliaciją ir užspaudžiant jungtis, kad nepažeistumėte vidinių laidų.

Kaip pagerinti interneto greitį namuose?

Norint pagerinti interneto greitį namuose, svarbu atkreipti dėmesį į keletą svarbių dalykų.

• Interneto planas: Jis turi atitikti jūsų poreikius. Jei pastebite, kad ryšys lėtas, pasitikrinkite, ar jūsų interneto planas atitinka jūsų poreikius.
• Maršrutizatoriaus vieta: Geriausia jį įrengti namų centre, kad Wi-Fi signalas būtų pasiekiamas visose patalpose. Sienos ar metaliniai objektai gali slopinti signalą, todėl verta to vengti.
• Įrangos atnaujinimas: Senesni maršrutizatoriai gali nepalaikyti naujausių technologijų, tokių kaip Wi-Fi 6, o tai gali apriboti greitį. Taip pat svarbu pasirinkti tinkamos kategorijos Ethernet kabelius (Cat 6 arba Cat 7).
• Prijungtų įrenginių skaičius: Kuo daugiau prietaisų naudojasi internetu, tuo labiau jis apkraunamas.
• Tinklo nustatymai: Pasitikrinkite tinklo nustatymus. Svarbu, kad maršrutizatorius pasirinktų optimalų kanalą. Kartais kaimynų tinklai gali trukdyti jūsų ryšiui.
• Laidinis ryšys: Jei naudojate laidinį ryšį, pasirinkite gerą Ethernet kabelį. Cat 6 arba Cat 7 kabeliai užtikrina didesnį greitį ir stabilumą nei senesni standartai.
• VPN paslaugos: Galbūt verta apsvarstyti ir VPN paslaugas. Jos gali padėti apsaugoti jūsų privatumą ir kartais pagerinti greitį, ypač jei interneto paslaugų teikėjas riboja tam tikras paslaugas.

Atlikus tinkamus laidų pajungimus ir laikantis rekomendacijų, galėsite mėgautis greitu ir patikimu interneto ryšiu savo namuose.
