Kaip prijungti ir konfigūruoti GSM modulį: Išsamus vadovas

Šiandienos sparčiai besivystančiame pasaulyje, kur saugumas ir informacijos prieinamumas yra itin svarbūs, GSM moduliai tampa nepakeičiama apsaugos sistemų dalimi. Jie leidžia jums pilnai valdyti centralę ir gauti išsamius informacinius pranešimus, suteikdami ramybę ir kontrolę. Tačiau, kaip viską sujungti ir tinkamai sukonfigūruoti, gali kilti klausimų. Šiame straipsnyje mes siekiame padėti išsiaiškinti šią problemą, pateikdami išsamias instrukcijas ir schemas.

Eldes GSM ESIM022 jungimas su centralėmis: Nuo pagrindų iki išplėstinių nustatymų

Kadangi nemažai klientų, įsigiję GSM modulį ELDES ESIM022, susiduria su įvairiais jungimo klausimais, parengėme trumpą instrukciją, kaip tai atlikti. Šiuo atveju GSM modulį jungsime prie centralės PARADOX SP6000. Ta pati jungimo schema galioja visoms mūsų parduodamoms centralėms, išskyrus pigiausią Paradox serijos centralę - Paradox SP4000.

Paprasčiausias 3 laidų pajungimas: Greita ir efektyvu

Pačiam paprasčiausiam pajungimui reikalingi tik 3 laidai. Taip pajungus, sistema skambins ARBA siųs SMS žinutes, kai suveiks apsaugos sistemos sirena.

1. „+12V“: Jungiama iš centralės „AUX +“ į GSM modulio DC kontaktą - raudonas laidas.
2. „-12V“: Jungiama iš centralės „AUX -“ į GSM modulio COM kontaktą - juodas laidas.
3. Aliarmo aktyvavimas: Jungiama iš centralės „BELL -“ į GSM modulio Z1 kontaktą - mėlynas laidas.

Šis metodas užtikrina, kad gausite pranešimus apie aliarmą, tačiau gali trūkti informacijos apie specifinius įvykius ar gedimus.

Išplėstinis 4 laidų pajungimas: Didesnės galimybės ir informuotumas

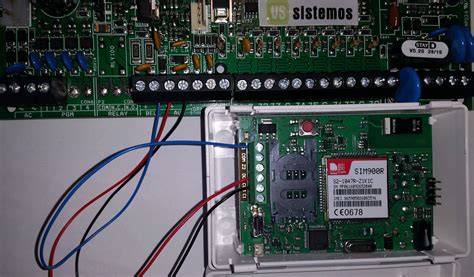

Kitas technikų mėgstamas jungimas yra su papildomu laidu, panaudojant centralės valdomą išėjimą (PGM). Dažniausiai jis (PGM) užprogramuojamas taip, kad suveiktų dingus elektrai. Tokiu atveju sistema skambins ARBA siųs SMS žinutes, kai suveiks apsaugos sistemos sirena arba dings elektra. Pasirinkus skambučio režimą, jūs gausite tik bendrą skambutį, tačiau SMS režimu sistema jau informuos konkrečiai, kas suveikė. 4 laidų jungimas atrodo taip:

1. „+12V“: Jungiama iš centralės „AUX +“ į GSM modulio DC kontaktą - raudonas laidas.
2. „-12V“: Jungiama iš centralės „AUX -“ į GSM modulio COM kontaktą - juodas laidas.
3. Aliarmo aktyvavimas: Jungiama iš centralės „BELL -“ į GSM modulio Z1 kontaktą - mėlynas laidas.
4. Papildomo signalo aktyvavimas: Jungiama iš centralės „PGM“ į GSM modulio Z2 kontaktą - geltonas laidas.

Šis išplėstinis metodas suteikia galimybę gauti detalesnius pranešimus apie įvykius, tokius kaip elektros dingimas, o tai yra itin svarbu užtikrinant nuolatinę sistemos priežiūrą ir informuotumą.

GSM modulio programavimas kompiuteriu: Žingsnis po žingsnio su Eldes Configtool

Toliau parodysime GSM modulio programavimą kompiuteriu (galima konfigūruoti ir SMS žinutėmis), naudojant Eldes Configtool programą, prijungus modulį prie kompiuterio mini USB konfigūravimo laidu.

Taigi, GSM modulį sujungiame su kompiuteriu USB kabeliu. ESIM022 modulio programavimui užtenka maitinimo iš USB kabelio, tik šiuo atveju neveiks modemas.

Paleidžiame programą:

1. Matome informacinį pranešimą, kad programa mato prijungtą GSM ESIM022 modulį.
2. Spaudžiame "Open Configuration".

Atsidariusiame lange, „Main settings“ lape pradėsime konfigūraciją:

3. Įvedame vartotojų numerius. Gali būti ir vienas numeris. Geriau įvesti +370 formatu, užtikrinant tarptautinį suderinamumą.
4. Jeigu moduliui naudojame papildomą 9V kraunamą bateriją (kroną), galime nusistatyti, apie kokius elektros dingimo ar gedimo įvykius gausime informaciją. Kadangi mes sistemą jungiame nuo apsaugos sistemos, kuri ir taip jau turi akumuliatorių, tai šių nustatymų nebenaudojame, nes centrinė jau teikia informaciją apie maitinimo sutrikimus.
5. Pasirinkimas „System Answer Call“ nurodo, kad jums paskambinus į šį modulį, skambutis bus pakeltas, o esant prijungtam išoriniam mikrofonui - girdėsite garsą. Gamykliškai ši funkcija yra įjungta. Kitu atveju sistema tiesiog atmes skambutį. Kitas pasirinkimas „Startup SMS Enabled“ reiškia, kad sistemai įsijungus, sakykim po elektros dingimo, gausite žinutę su savo nurodytu pavadinimu (laukelis Device Name), kad sistema sėkmingai startavo. Tai yra naudinga funkcija, leidžianti greitai suprasti sistemos būklę po atstatymo.
6. Spaudžiame mygtuką „Write settings“, kad mūsų nustatymai būtų nusiųsti į sistemą.

Sekančiame lape „Input/Output settings“ atliekame tolesnį konfigūravimą.

• a) Jei pasirenkame skambutį - Call Enabled, tai zonų pavadinimų keisti negalėsime, o tik nurodysime, nuo kokio signalo modulis mums paskambins.
• b) Nurodome, kada modelis skambins. „Input 1“ atitinka modulio kontaktą Z1, „Input 2“ atitinka modulio kontaktą Z2, o Tamper - skambins, jei kas nors bandys atidaryti modulio dangtelį.

Jei naudosimės SMS nustatymu (SMS Enabled), tai konfigūruojame taip:

7. Įvedame Z1 kontakto aliarmo pavadinimą - laukelis "Input Alarm Event" ir pažymime, ar norime gauti SMS, ar ne. Antras laukelis „Input1 Restore event“ nurodo, ką daryti dingus / atsistačius aliarmo signalui. Mūsų atveju pavadinome - "Nutilo sirena". Taip pat pažymime, ar norime apie šį įvykį gauti SMS žinutę.
8. Analogiškai nurodomas antro įėjimo signalas (tik jungiant 4 laidų jungimu). Kaip jau minėta, tam papildomai reikia suprogramuoti apsaugos sistemos valdomą išėjimą, kad jis suveiktų dingus elektrai. Mes įvykio signalą pavadinome - "dingo elektra", atsistatymo signalą - "atsirado elektra". Abiem atvejais norime gauti SMS žinutes.
9. Taip pat "Tamper" pasirenkame ir signalą nuo GSM modulio dangtelio atidarymo ir jį pavadiname „Pažeistas korpusas“. Tai suteikia papildomą saugumo lygį, informuodamas apie galimus fizinius sistemos pažeidimus.
10. Su šiuo moduliu taip pat SMS pagalba galime valdyti vieną prietaisą, pvz., įjungti / išjungti šviesą, įjungti / išjungti šildymą. Pavadinimas ir pirminė būsena čia ir nustatomi. Tai atveria galimybes automatizuoti įvairias namų ar biuro funkcijas.
11. Visą programavimą siunčiame į sistemą paspausdami "Write settings".

Dar keli dažnai naudojami nustatymai lape „System“:

14. Šiuose nustatymuose nurodome, ar norime gauti periodinę informacinę žinutę iš modulio apie jo veikimo darbą. Tai leidžia nuolat stebėti sistemos funkcionavimą ir užtikrinti jos patikimumą.

GSV5 Loader programa: Lietuviškų pranešimų ir pilno valdymo paslaptis

Viską sujungę, prijungiame Mini USB laidu modulį prie kompiuterio ir pasileidžiame GSV5 Loader programą, kurią reikia parsisiųsti.

Pastaba: Programa pasileis tik fiziškai prijungus modulį prie kompiuterio.

Įsijungę programą, atliekame tokius veiksmus:

1. Pasirenkame kalbą - Lietuvių (kitu atveju visus pranešimus gausite angliškai). Tai užtikrina, kad visi pranešimai bus suprantami ir lengvai interpretuojami.
2. Pažymime pasirinkimą - KEYBUS (DSC duomenų perdavimo protokolas). Tai svarbu tinkamam duomenų perdavimui tarp modulio ir centralės.
3. Spaudžiame YES, tam kad visi angliški pranešimai būtų atstatyti į lietuviškus. Tai garantuoja pilną lokalizaciją.
4. Spaudžiame mygtuką konfigūracijos pradžiai.

Atsidarius konfigūracijos langui, atliekame 3 pagrindinius žingsnius:

1. Įvedame telefonų numerius, kurie galės kontroliuoti apsaugos sistemą. Tai gali būti jūsų, šeimos narių ar įgaliotų asmenų numeriai.
2. Kiekvienam numeriui priskiriame valdymo bei informavimo teises. Taip pat parenkame, kokio tipo telefonas (pvz., Android/iOS) ir ar gauti „PUSH“ žinutes. Tai leidžia individualizuoti kiekvieno vartotojo patirtį.
3. Nusiunčiame šiuos duomenis GSM moduliui.
4. Galime dar pataisyti zonų pavadinimus, gedimų pavadinimus. Iš įrašytų balso pranešimų taip pat galima susidėlioti pranešimų tekstus, kai atsiliepiame į aliarmo skambutį. Tai suteikia galimybę personalizuoti sistemos atsakymus.

Atlikę šiuos veiksmus, paskambiname į apsaugos sistemą ir išklausome operatorės pranešimus ir instrukcijas.

Secolink Pro programėlė: Mobilus valdymas ir informacijos gavimas

Po šio žingsnio, Android / iOS programų parduotuvėse susirandame programėlę "Secolink Pro" ir ją susiinstaliuojame (nemokamai).

Po instaliacijos paleidžiame ir konfigūruojame:

• Spaudžiame "Pradėti".
• Įvedame savo / kliento vardą (a).
• Įvedame Jūsų / ar kliento telefono numerį (b) ir spaudžiame "Kitas" (Alarmserver.net pasirinkimo NEĮJUNGIAME).
• Toliau įjungiame pasirinkimą "PATALPOS" (c).
• Įvedame norimą objekto pavadinimą, kuris visada matysis bendrame programos lange (d).
• Įvedame apsaugos sistemos vartotojo PIN kodą, skirtą įjungti / išjungti apsaugos sistemą (e).
• Įjungiame kodų šifravimą, tam kad išsiųstose / gautose SMS žinutėse nesimatytų PIN kodo (f).
• Taip pat pažymime, kad apsaugos sistema valdoma su pultu (g) ir turi GSM ryšį (h).
• Po šių veiksmų spaudžiame „Kitas“.

Naujame lange pažymime, kad yra SMS paslauga (į) ir pokalbiai galimi (f).

Ši programėlė suteikia galimybę valdyti apsaugos sistemą iš bet kurios pasaulio vietos, gauti momentinius pranešimus apie bet kokius įvykius ir užtikrinti maksimalų saugumo lygį.
