Radijo siųstuvo ir imtuvo sandara bei veikimo principai

Radijo technologija, nors ir šiuolaikiniame pasaulyje dažnai užgožiama interneto ir kitų skaitmeninių ryšių technologijų, išlieka esminiu informacijos perdavimo ir priėmimo pagrindu įvairiose sistemose - nuo transliacijų iki navigacijos ir radionavigacijos. Paprastas radijo imtuvas, daugelio įsivaizduojamas kaip nedidelė dėžutė su keliais reguliatoriais, iš tiesų yra sudėtingas įrenginys, kurio veikimas pagrįstas daugelio atskirų komponentų sąveika. Šiame straipsnyje gilinsimės į pagrindines radijo siųstuvo ir imtuvo dalis, jų paskirtį ir bendrą veikimo principą, siekdami atskleisti šios technologijos esmę.

Radijo bangų generavimas: Siųstuvo pagrindai

Radijo siųstuvas yra įrenginys, atsakingas už radijo bangų generavimą, kuriose yra perduodama naudinga informacija - tai gali būti garsas, vaizdas ar skaitmeniniai duomenys. Pagrindiniai radijo siųstuvo elementai, kurių bendra sąveika sukuria radijo bangas, yra šie:

• Maitinimo šaltinis: Suteikia energijos visoms siųstuvo grandinėms. Tai gali būti baterija, akumuliatorius arba tinklo adapteris.
• Generatorius (osciliatorius): Šis komponentas sukuria aukšto dažnio elektrinius virpesius, kurie yra pagrindas radijo bangoms. Dažnis priklauso nuo generatoriaus grandinės, kurioje dažniausiai naudojami kondensatoriai ir ritės.
• Moduliatorius: Moduliatoriaus funkcija - „užkelti“ informaciją (garsą, vaizdą, duomenis) ant aukšto dažnio generatoriaus sukurto nešlio signalo. Yra įvairių moduliacijos tipų, tokių kaip amplitudės moduliacija (AM), kurios metu keičiamas nešlio signalo amplitudė, arba dažnio moduliacija (FM), kurios metu keičiamas nešlio signalo dažnis.
• Stiprintuvas: Moduliuotas signalas paprastai yra gana silpnas, todėl jam sustiprinti naudojamas galios stiprintuvas. Tai leidžia signalui pasiekti didesnį atstumą.
• Antena: Antena yra galutinis radijo bangų perdavimo elementas. Ji paverčia aukšto dažnio elektros srovę elektromagnetinėmis bangomis, kurios sklidamos erdvėje neša informaciją. Antenos tipas ir dydis priklauso nuo perduodamo signalo dažnio ir norimo nuotolio.

Istoriškai radijo technologijos plėtra prasidėjo nuo eksperimentų su elektromagnetinėmis bangomis. Jau 1873 m. Džeimsas Maksvelas išleido veikalą „Traktatas apie elektrą ir magnetizmą“, kuriame numatė elektromagnetinių bangų egzistavimą. Vėliau, 1886 m., Heinrichas Hercas eksperimentiškai patvirtino Maksvelo teoriją, generuodamas ir aptikdamas elektromagnetines bangas. Jo imtuvas buvo itin primityvus - storos vielos žiedas su tarpu, kuriame pasirodydavo maža kibirkštis. Vėlesni išradėjai, tokie kaip Temistoklis Kalzekis-Onestis ir Eduardas Branli, kūrė prietaisus (kohererius), kurie reaguodavo į elektromagnetines bangas, didindami savo elektrinį laidumą. Nikola Tesla apibūdino visus elementus, kurie vėliau buvo panaudoti radijo sistemose iki vakuuminio vamzdelio išradimo, o Guljelmas Markonis, patentavęs savo radijo ryšio sistemą, yra plačiai laikomas radijo išradėju, nors ir ginčijamasi dėl pirmumo su Tesla.

Informacijos priėmimas: Radijo imtuvo sandara

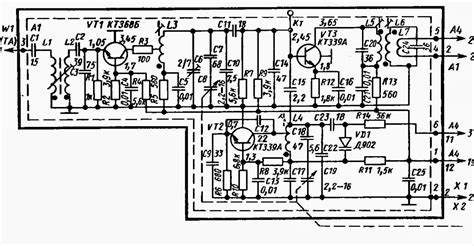

Radijo imtuvas veikia priešingai nei siųstuvas. Jo pagrindinė funkcija - priimti radijo bangas, išskirti iš jų norimą signalą ir atkurti jį vartotojui suprantama forma (garsu, vaizdu ar duomenimis). Pagrindiniai radijo imtuvo elementai yra:

• Antena: Antena priima erdvėje sklindančias radijo bangas ir paverčia jas silpna elektros srove. Tai yra sąsaja tarp erdvės ir elektroninės grandinės. Antenos gali būti vidinės (pvz., varinė viela, suvyniota aplink anteną) arba išorinės (pvz., du aliuminio vamzdeliai).
• Radijo dažnio (RF) stiprintuvas: Antenos priimtas signalas yra labai silpnas, todėl RF stiprintuvas jį sustiprina, kad vėlesni grandinės etapai galėtų jį apdoroti.
• Derintuvas (virpesių kontūras): Derintuvas leidžia pasirinkti norimą radijo stoties dažnį ir slopinti kitus, trukdančius signalus. Jis susideda iš ritės ir kondensatoriaus, kurių talpa arba induktyvumas reguliuojamas, siekiant suderinti grandinę su priimamos stoties dažniu. Ši savybė vadinama atrankumu - imtuvo gebėjimas slopinti trukdančių stočių signalus.
• Detektorius (demoduliatorius): Detektorius atskiria naudingą informaciją (pvz., garsą) nuo aukšto dažnio nešlio signalo. Jis „ištraukia“ garso signalus, kurie buvo pridėti prie radijo bangų. Paprasčiausias detektorius gali būti diodas.
• Garso dažnio (AF) stiprintuvas: Detektoriaus išėjime gaunamas žemo dažnio signalas (pvz., garsas) yra per silpnas, kad jį būtų galima girdėti per garsiakalbį, todėl AF stiprintuvas jį sustiprina.
• Garsiakalbis: Sustiprintas garso signalas paverčiamas garso bangomis, kurias girdi žmogus.

Radijo imtuvai gali būti skirstomi pagal įvairius kriterijus. Pagal elektroninius elementus jie skirstomi į lempinius, tranzistorinius ir integrinių grandynų. Pagal signalų priėmimo principą - į tiesioginio detektavimo, heterodinius, superheterodinius ir skaitmeninius. Detektorinis imtuvas yra paprasčiausias, neturintis stiprinimo elementų ir maitinimo šaltinio, tačiau jo atrankumas ir jautrumas yra riboti. Vėlesni modeliai, tokie kaip lempiniai ir tranzistoriniai imtuvai, pagerino šias savybes. Superheterodiniai imtuvai, turintys papildomą heterodino (virpesių generatoriaus) ir maišiklio grandis, pasiekia didesnį jautrį ir atrankumą, nes aukšto dažnio signalą paverčia tarpiniu dažniu, kuris lengviau apdorojamas ir stiprinamas.

Pagrindiniai elektroniniai komponentai ir jų vaidmuo

Šiuolaikinis radijo siųstuvas ir imtuvas sudarytas iš daugybės smulkių elektroninių komponentų, kurių kiekvienas atlieka specifinę funkciją. Toliau aptarsime keletą pagrindinių:

Rezistoriai

Rezistoriai yra vieni iš svarbiausių elektronikos elementų, ribojantys elektros srovę. Jie sudaryti iš anglies pagrindo plėvelės ant cilindrinio pagrindo, apgaubto plastikiniu korpusu su variniais laidais. Omo dėsnis (I = U/R) apibūdina jų veikimą: kuo didesnė varža, tuo mažesnė srovė prateka tam tikra įtampa. Rezistorių galia, kurią jie gali išsklaidyti, yra svarbus parametras, parenkamas pagal formulę P = U²/R.

Kondensatoriai

Kondensatoriai kaupia elektros krūvį ir leidžia kintamajai srovei tekėti grandine, tačiau blokuoja nuolatinę srovę. Jų pagrindinis parametras yra talpa, matuojama faradais (arba jo dalimis: mikrofaradais, nanofaradais, pikofaradais). Kondensatoriai gali būti įvairių tipų: keraminiai (stabilūs, nedideli, bet mažos talpos), elektrolitiniai (didelės talpos, bet netikslūs ir poliarūs) ar žėrutiniai (atsparūs temperatūrai, bet brangūs).

Rytės

Induktyvumo ritės dažniausiai naudojamos virpesių kontūruose ir filtruose. Jos pasižymi netiesine varža - kuo didesnis dažnis, tuo didesnė ritės varža. Pagrindinis ritės parametras yra induktyvumas, matuojamas henriais. Induktyvumas priklauso nuo vijų skaičiaus ir šerdies medžiagos. Ritės ir kondensatoriai kartu sudaro virpesių kontūrą, kurio rezonansinis dažnis gali būti keičiamas reguliuojant talpą ar induktyvumą.

Tranzistoriai

Tranzistoriai yra puslaidininkiniai prietaisai, atliekantys daugybę funkcijų: stiprinimą, perjungimą, signalų moduliaciją ir demoduliaciją. Jų veikimas pagrįstas elektronų judėjimu puslaidininkinėje medžiagoje. Tranzistoriai gali būti pnp arba npn sandūros. Jie pakeitė ankstesnius elektroninius prietaisus - elektronines lempas, kurios veikė termoelektroninės emisijos principu.

Transformatoriai

Transformatoriai yra dviejų ar daugiau ričių derinys be tiesioginio galvaninio ryšio. Jie naudojami įtampos ir srovės transformavimui. Transformacijos koeficientas nurodo, kiek kartų padidėja ar sumažėja įtampa. Transformatoriai taip pat atlieka galvaninį išrišimą, apsaugodami grandines nuo tinklo įtampos.

Antenos: Tiltas tarp erdvės ir elektronikos

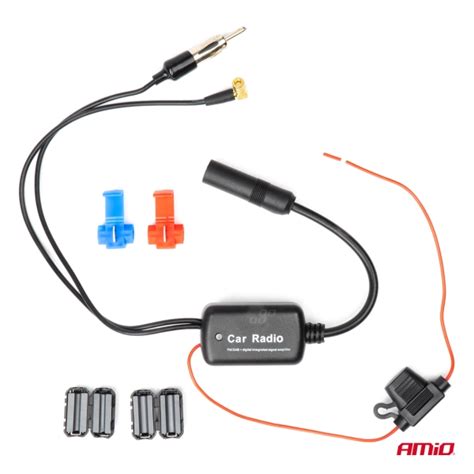

Antena yra esminis radijo siųstuvo ir imtuvo komponentas, atsakingas už elektromagnetinių bangų spinduliavimą ir priėmimą. Jos paskirtis - sukurti sąsają tarp erdvėje sklindančių radijo bangų ir metalinių laidininkų, kuriais juda elektros srovės. Antenos tipas ir forma priklauso nuo naudojamo dažnio diapazono.

• Ilgosios, vidutinės ir trumposios bangos: Ilgos bangos (žemesnio dažnio) turi savybę šiek tiek „užlinkti“, todėl jomis signalas perduodamas didesniu atstumu. Trumposios bangos atsispindi nuo viršutinių atmosferos sluoksnių (jonosferos), todėl palankiomis sąlygomis galima pasiekti praktiškai bet kurį atstumą.
• Ultratrumpės bangos (UTB): Šios bangos labiau linkusios tiesioginio matomumo principu. Todėl stabilaus ryšio didinimui naudinga antenas iškelti kuo aukščiau.

Istoriškai, siekiant pagerinti radijo ryšį, buvo statomos itin aukštos antenos, pavyzdžiui, Varšuvos radijo stiebas, siekęs 646 metrus.

Radijo bangų sklidimo ypatumai

Radijo bangų sklidimas erdvėje nėra vienodai prognozuojamas. Jį gali paveikti įvairūs veiksniai:

• Tiesioginis matomumas: Kaip ir regimoji šviesa, radijo bangos gali tapti „nematomos“, jei siųstuvo antena atsiduria už horizonto, t. y., palieka tiesioginio matomumo zoną.
• Atmosferos poveikis: Ilgos ir trumposios bangos pasižymi skirtingomis savybėmis, susijusiomis su atmosferos sluoksniais. Trumposios bangos, atsispindėdamos nuo jonosferos, gali keliauti didelius atstumus, tačiau ryšio kokybė labai priklauso nuo atmosferos būklės.
• Doplerio efektas: Judant objektui radijo bangų šaltinio atžvilgiu, pasikeičia priimamos bangos dažnis. Tai naudojama radiolokacijoje objektų greičiui nustatyti.

Radijo mėgėjų veikla ir reguliavimas Lietuvoje

Radijo mėgėjų veikla Lietuvoje yra reglamentuojama LR Ryšių reguliavimo tarnybos (LR RRT). Norint užsiimti šia veikla, būtina turėti galiojantį leidimą, kuris suteikia teisę naudoti radijo stotis ryšiams su kitais radijo mėgėjais. Leidimai skirstomi į A ir B klases, suteikiančias skirtingas teises. Svarbu žinoti, kad radijo mėgėjų veikla negali būti naudojama komerciniais tikslais.

Radijo mėgėjams yra nustatytos griežtos taisyklės, susijusios su eterio naudojimu, šaukinių naudojimu ir informacijos perdavimu. Draudžiama perduoti muziką, reklamą, taip pat naudoti kodus ir santrumpas, kurie galėtų būti nesuprantami ar klaidinantys. Kai kuriais atvejais leidžiama perduoti asmeninius pirkimo ir pardavimo pranešimus, jei jie tiesiogiai susiję su radijo mėgėjų radijo stotimis. Taip pat draudžiama retransliuoti vietinių radiofoninių stočių programas.

Radijo bangų pritaikymas: Nuo navigacijos iki meteorologijos

Radijo bangos naudojamos ne tik informacijos perdavimui, bet ir įvairiose kitose srityse:

• Radiolokacija (radaras): Objektų aptikimas ir jų buvimo vietos tikslus nustatymas radijo bangomis. Radiolokatoriai naudojami karinėje, aviacinėje, jūrų ir net kelių policijos veikloje. Jie gali nustatyti objektų koordinates, judėjimo kryptis ir greičius.
• Radioteleskopai: Priima kosmines radijo bangas, leidžiančias tirti tolimus dangaus kūnus.
• Navigacija: Sistemos, tokios kaip LORAN, naudojo radijo signalus laivų ir lėktuvų navigacijai.
• Meteorologija: Radaras gali būti naudojamas krituliams aptikti, debesų sandarai tirti ir prognozuoti orus.

Šiuolaikiniai radijo imtuvai, nepaisant didelės elektronikos pažangos, išlaiko savo pagrindinę funkciją - informacijos priėmimą. Nuo senųjų VEF ir Grundig modelių iki modernių pasaulio radijo imtuvų, jie visi siekia vieno tikslo: atverti mums pasaulį per radijo bangas.
