RJ45 Jungčių Kabelių Suspaudimo Vadovas: Nuo Pagrindų Iki Praktinių Patarimų

Šiuolaikiniame pasaulyje, kur tinklai ir ryšiai yra neatsiejama kasdienybės dalis, tinklo kabelių sujungimo įgūdžiai tampa vis svarbesni. Vienas iš populiariausių ir plačiausiai naudojamų tinklo jungčių tipų yra RJ45. Šiame straipsnyje detaliai aptarsime RJ45 jungčių suspaudimo procesą, pateikdami išsamią informaciją, kuri bus naudinga tiek pradedantiesiems, tiek patyrusiems IT specialistams.

Kas yra RJ45 Jungtis ir Kodėl Ji Svarbi?

RJ45 (Registered Jack 45) jungtis yra standartinė jungtis, naudojama Ethernet tinkluose, jungiant kompiuterius, maršrutizatorius, jungiklius ir kitus tinklo įrenginius. Ji leidžia perduoti duomenis dideliu greičiu ir yra esminė bet kurio laidinio tinklo infrastruktūros dalis. RJ45 jungtis yra aštuonių kontaktų modulinis jungtis, paprastai naudojama su Cat5e, Cat6, Cat6a ir aukštesnės kategorijos kabeliais. Teisingas RJ45 jungties suspaudimas yra kritiškai svarbus norint užtikrinti stabilų ir greitą duomenų perdavimą bei išvengti ryšio sutrikimų. Netinkamai suspausta jungtis gali sukelti įvairias problemas, pradedant lėtu internetu ir baigiant visišku ryšio nebuvimu.

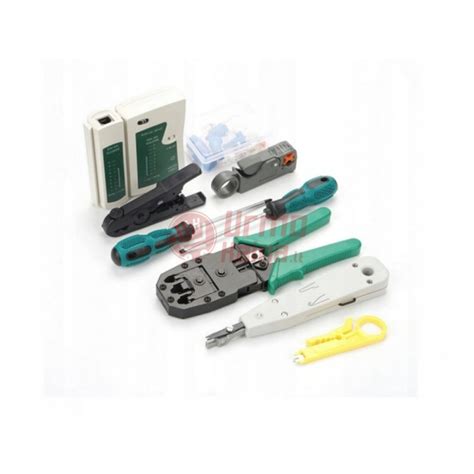

Būtini Įrankiai ir Medžiagos

Prieš pradedant suspaudimo procesą, svarbu pasiruošti reikiamus įrankius ir medžiagas. Tai užtikrins sklandų ir efektyvų darbą.

• Tinklo Kabelis (Ethernet Kabelis): Renkitės tinkamos kategorijos kabelį (pvz., Cat5e, Cat6) pagal savo tinklo poreikius ir greičio reikalavimus. Kabelio kokybė tiesiogiai įtakoja tinklo našumą.
• RJ45 Jungtys: Įsigykite kokybiškas RJ45 jungtis, suderinamas su jūsų kabelio tipu ir skersmeniu. Yra įvairių tipų jungčių, įskaitant tas, kurios turi vidinius laikiklius laidininkams ar specialius įskiepius, palengvinančius laidų išdėstymą.
• Kabelio Nuėmimo Įrankis (Stripper): Šis įrankis skirtas saugiai nuimti kabelio išorinę izoliaciją, nepažeidžiant vidinių laidininkų. Yra specializuoti tinklo kabelių nuėmimo įrankiai, kurie palengvina šį procesą.
• Krimpavimo Įrankis (Crimping Tool): Tai pagrindinis įrankis, skirtas RJ45 jungčiai suspausti ant kabelio galo. Kokybiškas krimpavimo įrankis užtikrina tvirtą ir patikimą jungtį. Kai kurie įrankiai turi papildomas funkcijas, pavyzdžiui, įmontuotą laidų pjaustytuvą ar nuėmimo įrankį.
• Žirklės arba Pjaustytuvas: Gali prireikti tiksliam laidininkų nupjovimui iki reikiamo ilgio.
• Tinklo Testeris: Nors ir neprivalomas, tinklo testeris yra labai naudingas įrankis, leidžiantis patikrinti, ar jungtis suspausta teisingai ir ar visi laidininkai yra tinkamai sujungti. Tai padeda greitai diagnozuoti ir išspręsti galimas problemas.

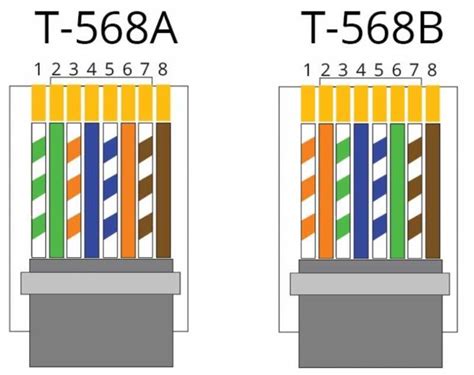

RJ45 Jungčių Suspaudimo Standartai: T568A ir T568B

Yra du pagrindiniai laidų išdėstymo standartai RJ45 jungtims: T568A ir T568B. Svarbu suprasti ir pasirinkti tinkamą standartą, nes nuoseklumas yra raktas į sėkmingą tinklo veikimą.

• T568B: Tai dažniausiai naudojamas standartas Šiaurės Amerikoje ir daugelyje kitų pasaulio regionų.
• T568A: Šis standartas taip pat naudojamas, ypač kai kuriais atvejais, siekiant užtikrinti suderinamumą su senesne įranga arba tam tikrais specifiniais tinklo konfigūravimo scenarijais.

Pagrindinis skirtumas tarp šių standartų yra dviejų porų laidininkų (oranžinės ir žalios) padėtis.

T568B Laidų Išdėstymas (nuo kairės į dešinę, žiūrint į jungtį su spaustuku žemyn):

1. Baltas/Oranžinis
2. Oranžinis
3. Baltas/Žalias
4. Mėlynas
5. Baltas/Mėlynas
6. Žalias
7. Baltas/Rudas
8. Rudas

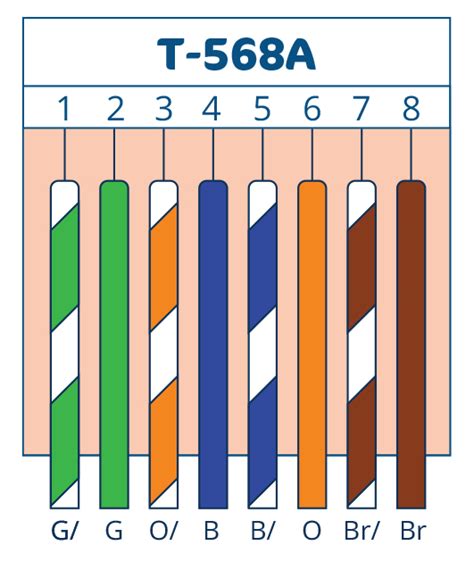

T568A Laidų Išdėstymas (nuo kairės į dešinę, žiūrint į jungtį su spaustuku žemyn):

1. Baltas/Žalias
2. Žalias
3. Baltas/Oranžinis
4. Mėlynas
5. Baltas/Mėlynas
6. Oranžinis
7. Baltas/Rudas
8. Rudas

Tiesioginis (Straight-Through) ir Kryžminis (Crossover) Kabeliai

Naudojant tuos pačius standartus abiejuose kabelio galuose gaunamas tiesioginis kabelis. Šis kabelis naudojamas jungti skirtingų tipų įrenginius, pavyzdžiui, kompiuterį prie jungiklio (switch) arba maršrutizatoriaus.

Naudojant T568B viename gale ir T568A kitame gale (arba atvirkščiai) gaunamas kryžminis kabelis. Kryžminiai kabeliai anksčiau buvo naudojami tiesiogiai jungti du vienodus įrenginius, pavyzdžiui, du kompiuterius, tačiau šiuolaikiniai tinklo įrenginiai dažnai turi automatinę MDI/MDI-X funkciją, kuri leidžia jiems atpažinti ir prisitaikyti prie kabelio tipo, todėl tiesioginiai kabeliai dažnai veikia ir jungiant vienodus įrenginius. Vis dėlto, suprasti kryžminio kabelio principą yra svarbu, ypač dirbant su senesne įranga.

Žingsnis Po Žingsnio: RJ45 Jungties Suspaudimo Procesas

Atlikite šiuos žingsnius, kad sėkmingai suspaustumėte RJ45 jungtį:

1. Paruoškite Kabelį: Naudodami kabelio nuėmimo įrankį, atsargiai nuimkite maždaug 2-3 cm išorinės kabelio izoliacijos nuo galo. Svarbu nepažeisti vidinių laidininkų izoliacijos.

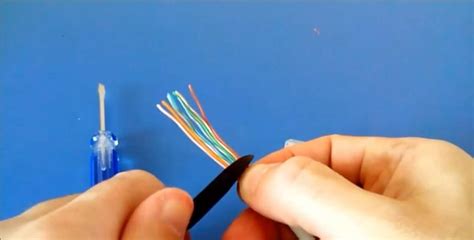

2. Atlaisvinkite ir Ištiesinkite Laidininkus: Atsukite kabelio viduje esančius susuktus laidininkų poras. Atsargiai atskirkite kiekvieną iš aštuonių laidininkų ir ištiesinkite juos kuo labiau.
3. Išdėstykite Laidininkus Pagal Standartą: Tvarkingai išdėstykite laidininkus pasirinktu standartu (T568A arba T568B) nuo kairės į dešinę. Svarbu, kad laidininkai būtų kuo lygesni ir tvarkingiau išdėstyti, nes tai palengvins jų įkišimą į jungtį.
4. Nupjaukite Laidininkus: Kai laidininkai yra tvarkingai išdėstyti ir ištiesinti, naudodami žirkles ar krimpavimo įrankio pjaustytuvą, nupjaukite laidininkų galus tiesiai, palikdami maždaug 1.2-1.5 cm ilgio laidininkus nuo išorinės kabelio izoliacijos. Šis ilgis yra optimalus, kad laidininkai pasiektų RJ45 jungties vidų ir būtų tinkamai užfiksuoti.
5. Įkiškite Laidininkus į RJ45 Jungtį: Atsargiai įkiškite laidininkus į RJ45 jungtį, laikydami juos išdėstytus pagal pasirinktą standartą. Kiekvienas laidininkas turi patekti į savo kanalą jungtyje. Svarbu, kad išorinė kabelio izoliacija įeitų į jungties vidų, po fiksavimo spaustuku, nes tai užtikrina papildomą kabelio tvirtumą ir apsaugą nuo ištraukimo.
6. Patikrinkite Laidininkų Padėtį: Prieš krimpavimą, atidžiai apžiūrėkite jungtį iš priekio ir iš viršaus, kad įsitikintumėte, jog visi laidininkai yra teisingose pozicijose, pasiekė jungties priekį ir kad išorinė izoliacija yra tinkamai įtraukta į jungties vidų.
7. Suspauskite Jungtį: Įkiškite paruoštą kabelį su jungtimi į krimpavimo įrankio angą, skirtą RJ45 jungtims. Tvirtu ir vienodu judesiu suspauskite krimpavimo įrankio rankenas. Tai užfiksuos jungtį ant kabelio ir sukurs elektrinį kontaktą tarp laidininkų ir jungties kontaktų.
8. Pakartokite Kitame Gale: Atlikite tuos pačius veiksmus su kitu kabelio galu, užtikrindami, kad abiejuose galuose būtų naudojamas tas pats standartas (T568A arba T568B) tiesioginiam kabeliui.
9. Patikrinkite Kabelį: Naudodami tinklo testerį, patikrinkite sukurtą kabelį. Testeris parodys, ar visi aštuoni laidininkai yra tinkamai sujungti ir ar nėra trumpųjų jungimų ar nutrūkimų. Tai yra svarbus žingsnis, užtikrinantis kabelio funkcionalumą.

Dažniausios Klaidos ir Kaip Jų Vengti

Netinkamai suspaustos RJ45 jungtys yra viena dažniausių tinklo problemų priežasčių. Štai keletas dažniausių klaidų ir patarimų, kaip jų išvengti:

• Pažeista Laidininkų Izoliacija: Nuimant išorinę izoliaciją, svarbu nepažeisti vidinių laidininkų izoliacijos. Pažeisti laidininkai gali sukelti trumpuosius jungimus. Naudokite tinkamą įrankį ir būkite atsargūs.
• Netinkamas Laidininkų Ilgis: Jei laidininkai per trumpi, jie nepasieks jungties kontaktų. Jei per ilgi, jie gali likti kyšoti virš jungties, sukeldami trumpuosius jungimus arba trukdydami tinkamai užsidaryti jungties dangteliui. Laikykitės rekomenduojamo 1.2-1.5 cm ilgio.
• Netvarkingas Laidininkų Išdėstymas: Chaotiškai išdėstyti laidininkai apsunkina jų įkišimą į jungtį ir didina klaidų tikimybę. Skirkite laiko laidininkams ištiesinti ir tvarkingai išdėstyti.
• Išorinė Izoliacija neįtraukta į Jungtį: Jei išorinė kabelio izoliacija nepatenka į RJ45 jungties vidų, jungtis nebus tvirta. Tai gali sukelti kabelio ištraukimą iš jungties spaudimo metu arba eksploatacijos metu, taip pat gali pabloginti signalo kokybę.
• Netinkamas Krimpavimo Įrankis: Nėra nieko blogiau nei naudoti prastos kokybės įrankį. Investuokite į kokybišką krimpavimo įrankį, kuris užtikrins tvirtą ir patikimą jungties suspaudimą.
• Nesuderinamos Jungtys ir Kabeliai: Ne visos RJ45 jungtys tinka visiems kabeliams. Kai kurios jungtys skirtos vientisiems (solid) laidams, kitos - daugiagysliams (stranded). Taip pat svarbu atsižvelgti į kabelio skersmenį. Pasirinkite jungtis, atitinkančias jūsų kabelio tipą.
• Neteisingas Laidų Išdėstymo Standartas: Nesupratimas ar nesilaikymas T568A ar T568B standartų gali sukelti ryšio problemas, ypač jungiant įrenginius per jungiklius ar maršrutizatorius. Visada naudokite tą patį standartą abiejuose tiesioginio kabelio galuose.

Praktiniai Patarimai ir Išplėstinės Žinios

• Darbo Aplinka: Dirbkite gerai apšviestoje ir tvarkingoje vietoje. Tai padės išvengti klaidų ir užtikrins geresnę darbo kokybę.
• Kabelio Kategorijos Svarba: Pasirinkite tinkamą kabelio kategoriją. Cat5e palaiko iki 1 Gbps greitį, Cat6 - iki 10 Gbps (ribotu atstumu), o Cat6a ir aukštesnės kategorijos - 10 Gbps ir daugiau didesniais atstumais. Naudojant tinklo kabelį, kuris neatitinka jūsų tinklo greičio reikalavimų, gali kilti našumo problemų.
• Ekranavimas (Shielding): Kai kuriuose tinklo kabeliuose ir RJ45 jungtyse yra ekranavimas (pvz., Cat6a STP - Shielded Twisted Pair). Ekranuoti kabeliai ir jungtys suteikia geresnę apsaugą nuo elektromagnetinių trukdžių (EMI) ir radijo dažnių trukdžių (RFI). Jei tinklas veikia aplinkoje su dideliu kiekiu trukdžių, ekranuotas sprendimas gali būti būtinas. Ekranuotos jungtys reikalauja papildomo dėmesio, kad ekranavimo folija būtų tinkamai prijungta prie jungties korpuso.
• Jungčių Kokybė: Nors tai gali atrodyti smulkmena, jungčių kokybė yra itin svarbi. Pigios, nekokybiškos jungtys gali greitai sugesti, sukelti signalo praradimą ar net trumpuosius jungimus. Rekomenduojama naudoti žinomų gamintojų jungtis.
• Įrankių Priežiūra: Reguliariai tikrinkite ir prižiūrėkite savo įrankius. Susidėvėjęs krimpavimo įrankis ar nekokybiškas nuėmimo įrankis gali sugadinti kabelį ar jungtį.
• Kabelio Ilgis ir Signalas: Tinklo kabelio ilgis turi įtakos signalo kokybei. Standartinis Ethernet kabelis (pvz., Cat5e, Cat6) turi maksimalų leistiną ilgį iki 100 metrų. Ilgesni nei 100 metrų kabeliai gali sukelti signalo slopinimą ir ryšio problemas. Jei reikia ilgesnio nei 100 metrų ryšio, reikėtų naudoti tinklo komutatorius (switches) arba optinio pluošto kabelius.
• Kabelių Organizavimas: Tinkamai suspausti kabeliai yra tik dalis tvarkingo tinklo. Naudokite kabelių organizavimo sprendimus, tokius kaip kabelių rišikliai, organizatoriai ir tinklo spintos, kad palaikytumėte tvarką ir palengvintumėte priežiūrą bei atnaujinimus.

Išvados

RJ45 jungčių suspaudimas yra techninis įgūdis, reikalaujantis tikslumo ir atidumo detalėms. Tinkamai atliktas procesas užtikrina patikimą ir greitą tinklo ryšį, taupant laiką ir išvengiant nereikalingų problemų. Vadovaujantis šio vadovo patarimais, net ir pradedantieji gali sėkmingai suspausti RJ45 jungtis ir sukurti tvirtus bei efektyvius tinklo kabelius.
