Koaksialiniai ir optiniai kabeliai: išsamus palyginimas ir taikymo sritys

Ryšių ir elektronikos pasaulyje kabeliai atlieka gyvybiškai svarbų vaidmenį, užtikrindami informacijos srautą tarp įvairių prietaisų ir sistemų. Nuo paprastų namų tinklų iki sudėtingų telekomunikacijų infrastruktūrų, tinkamai parinktas kabelis yra esminis veiksnys, lemiantis duomenų perdavimo greitį, patikimumą ir bendrą sistemos efektyvumą. Tarp daugybės kabelių tipų, koaksialiniai ir optiniai kabeliai išsiskiria savo plačiu pritaikymu ir skirtingomis technologinėmis savybėmis. Šiame straipsnyje gilinsimės į šių dviejų pagrindinių kabelių technologijų ypatybes, palyginsime jų privalumus ir trūkumus bei aptarsime jų taikymo scenarijus.

Koaksialinio kabelio sandara ir veikimo principas

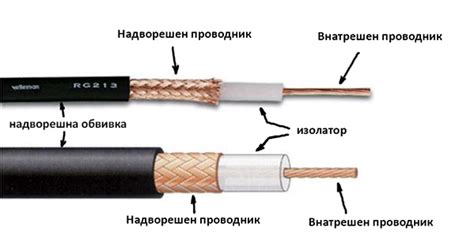

Koaksialinis kabelis, dar vadinamas bendraašiu kabeliu, yra specialiai sukurtas aukšto dažnio signalams perduoti. Jo konstrukcija yra kruopščiai apgalvota, siekiant užtikrinti maksimalią signalo kokybę ir apsaugą nuo išorinių trukdžių. Pagrindiniai koaksialinio kabelio komponentai yra:

• Vidinė šerdis (centrinis laidininkas): Tai plona metalinė viela, dažniausiai pagaminta iš vario ar aliuminio, per kurią tiesiogiai keliauja perduodamas signalas.
• Izoliacinis sluoksnis: Šis sluoksnis, pagamintas iš dielektrinės medžiagos (pvz., polietileno), atskiria vidinę šerdį nuo išorinio laidininko. Jo storis ir medžiaga turi didelę įtaką kabelio varžai ir signalo slopinimui. Dielektrikas gali būti vientisas arba su oro tarpeliais, kurie dar labiau pagerina jo izoliacines savybes.
• Išorinis laidininkas (ekranas): Dažniausiai tai metalinis tinklelis (pvz., alavuotos vario vielos ar aliuminio folijos pynė), apsupantis izoliacinį sluoksnį. Jo pagrindinė funkcija - apsaugoti vidinį signalą nuo išorinių elektromagnetinių trukdžių, taip pat sulaikyti signalą viduje. Tai užtikrina, kad elektromagnetinis laukas lieka apribotas tarp vidinės šerdies ir išorinio laidininko, neprasiskverbdamas į išorę ar neįleisdamas pašalinių signalų.
• Išorinis apvalkalas: Tai apsauginis sluoksnis, pagamintas iš plastiko ar gumos, kuris saugo kabelį nuo fizinių pažeidimų, drėgmės ir kitų aplinkos veiksnių.

Ši sandara leidžia koaksialiniam kabeliui efektyviai perduoti aukšto dažnio signalus, pavyzdžiui, televizijos ir interneto duomenis. Signalą nešantis elektromagnetinis laukas yra apribotas tarp vidinio ir išorinio laidininko, todėl jis yra mažiau jautrus aplinkos poveikiui, palyginti su atviromis perdavimo linijomis. Bendraašis kabelis gali būti lenkiamas ir tiesiamas šalia kitų laidininkų be reikšmingų signalo iškraipymų, skirtingai nei atviros vielos linijos, kurių charakteristikos keičiasi net ir nedidelio lenkimo atveju.

Koaksialinių kabelių tipai ir jų skirtumai

Koaksialiniai kabeliai skirstomi į kelis tipus, kurie skiriasi savo konstrukcija, varža ir kalibru. Šie skirtumai lemia jų tinkamumą skirtingoms taikymo sritims.

• Pagrindinis koaksialinis kabelis: Tai vienas paprasčiausių koaksialinio kabelio tipų, turintis vidinį laidininką, izoliacinį sluoksnį, išorinį laidininką ir išorinį apvalkalą. Jis tinka paprastoms reikmėms, tokioms kaip namų televizijos sistemos ar stebėjimo kamerų jungtys, ypač trumpais atstumais ir žemo dažnio perdavimams.
• Trijų sluoksnių koaksialinis kabelis: Šis tipas prideda papildomą ekranavimo sluoksnį ant pagrindinio koaksialinio kabelio, gerinant atsparumą išoriniams trikdžiams. Jis susideda iš vidinio laidininko, izoliacijos, pirmojo laidininko sluoksnio, antrojo izoliacijos sluoksnio, išorinio laidininko ir apvalkalo. Dažnai pirmasis laidininko sluoksnis yra varinės vielos tinklelio ekranavimo sluoksnis. Tokie kabeliai yra tinkami scenarijams, kuriems reikalinga aukšta signalo kokybė ir dideli išoriniai trukdžiai, pavyzdžiui, kabelinė televizija ar plačiajuosčio ryšio tinklai.
• Penkių sluoksnių koaksialinis kabelis: Tai sudėtingiausias koaksialinio kabelio tipas. Be jau minėtų sluoksnių, tarp išorinio laidininko ir apvalkalo yra papildomas vario folijos ekranavimo sluoksnis. Tai užtikrina dar stipresnį elektromagnetinį ekranavimą. Penkių sluoksnių koaksialiniai kabeliai naudojami aukščiausius signalo kokybės reikalavimus turinčiose srityse, pavyzdžiui, didelės raiškos skaitmeninėje televizijoje ar palydoviniame ryšyje.

Skirtingi koaksialinių kabelių tipai, kaip antai RG-6 ar RG-59, skiriasi laidininko storiu, izoliacijos tipu ir ekranavimo kokybe. Pavyzdžiui, storesni laidininkai ir storesnė dielektrinė izoliacija paprastai užtikrina geresnę signalo kokybę, tačiau kartu gali apsunkinti kabelio montavimą.

Optinio kabelio sandara ir veikimo principas

Optinis kabelis, dar vadinamas šviesolaidiniu kabeliu, yra visiškai kitokio pobūdžio perdavimo terpė, naudojanti šviesos bangas signalams nešti. Jo pagrindinis elementas yra viena ar kelios optinės skaidulos, pagamintos iš labai švaraus stiklo (dažniausiai silicio dioksido) arba plastiko. Šviesolaidžio konstrukcija susideda iš kelių pagrindinių dalių:

• Pluošto šerdis (core): Tai pluošto dalis, per kurią keliauja šviesa. Ji turi didesnį lūžio rodiklį.
• Apvalkalas (cladding): Šis sluoksnis supa pluošto šerdį ir turi mažesnį lūžio rodiklį. Dėl skirtingų lūžio rodiklių tarp šerdies ir apvalkalo atsiranda visiško vidinio atspindžio reiškinys. Kai šviesa pasiekia šerdies ir apvalkalo ribą tam tikru kampu, ji atsispindi atgal į šerdį, užuot išėjusi į apvalkalą. Tai leidžia šviesai keliauti šviesolaidžiu didelius atstumus be reikšmingų nuostolių.
• Danga (coating/buffer): Tai apsauginis sluoksnis, dažniausiai pagamintas iš plastiko, kuris dengia pluošto šerdį ir apvalkalą. Jis suteikia papildomą mechaninį atsparumą ir apsaugo nuo drėgmės bei aplinkos poveikio. Dažnai naudojama dviguba danga: minkštesnė vidinė ir kietesnė išorinė.

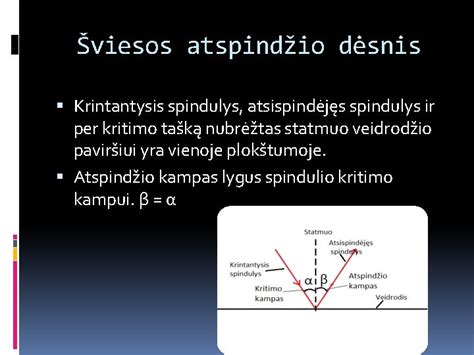

Šviesos perdavimas optiniu kabeliu yra grindžiamas visiško vidinio atspindžio principu. Šviesa, sklindanti skaiduloje, nuolat atspindi nuo jos sienelių, todėl efektyviai juda pirmyn. Kadangi informaciją neša šviesos bangos, o ne elektros srovė, optiniai kabeliai yra visiškai atsparūs elektromagnetiniams trukdžiams, todėl jie idealiai tinka aplinkoje, kurioje gausu tokių trukdžių.

Vienmodis ir daugiamodis optinis pluoštas

Optiniai pluoštai skirstomi į du pagrindinius tipus, priklausomai nuo šviesos sklidimo būdo ir pluošto šerdies skersmens:

• Vieno režimo pluoštas (Single-Mode Fiber - SMF): Jo šerdies skersmuo yra labai plonas, paprastai apie 10 mikronų (µm). Toks mažas skersmuo leidžia šviesai sklisti tik viena radialine kryptimi, beveik lygiagrečiai kabelio ašiai. Dėl to signalas patiria minimalius iškraipymus ir gali būti perduodamas itin dideliais atstumais (dešimtis ar net šimtus kilometrų) su labai mažais nuostoliais. Vieno režimo pluoštas yra brangesnis ir reikalauja tikslesnių sujungimo technologijų. Dažniausiai naudojamas tolimojo susisiekimo tinkluose ir magistraliniuose ryšiuose. Populiariausias tipas yra SM G652D.
• Daugiamodis pluoštas (Multi-Mode Fiber - MMF): Jo šerdies skersmuo yra didesnis, paprastai 50 µm arba 62,5 µm. Dėl didesnio skersmens šviesa gali sklisti keliomis radialinėmis kryptimis, atsispindėdama nuo šerdies ir apvalkalo sienelių skirtingais kampais. Tai sukelia šviesos bangų "sklaidą" (modal dispersion), todėl perdavimo atstumas yra trumpesnis (iki kelių kilometrų), o signalo nuostoliai didesni nei vieno režimo pluošto. Daugiamodis pluoštas yra pigesnis ir lengviau instaliuojamas. Jis dažniausiai naudojamas trumpesniems atstumams, pavyzdžiui, pastatų viduje, duomenų centruose ar vietiniuose tinkluose. Dažniausiai sutinkami tipai yra OM1, OM2, OM3, OM4 ir OM5.

Optinių kabelių klasifikacija ir konstrukcijos

Optiniai kabeliai gali būti klasifikuojami pagal įvairius kriterijus, atspindinčius jų paskirtį ir montavimo aplinką:

• Pagal taikymo aplinką:

  • Lauko kabeliai: Suprojektuoti atlaikyti atšiaurias aplinkos sąlygas, jie dažnai būna šarvuoti ar padengti tvirtu išoriniu apvalkalu, kad būtų atsparūs temperatūros svyravimams, drėgmei ir UV spinduliuotei.
  • Vidiniai kabeliai: Skirti naudoti patalpų viduje (biuruose, duomenų centruose), jie yra lankstesni ir lengviau vedžiojami. Dažnai turi antiprenines savybes.
  • Nuleidimo kabeliai (Drop cables): Specialiai sukurti "paskutinės mylios" ryšiui, jungiant telekomunikacijų tinklą su individualiais namais ar pastatais (pvz., Fiber-to-the-Home - FTTH).

• Pagal struktūrą:

  • Centrinio vamzdžio tipas: Optiniai pluoštai yra laisvai išdėstyti centiniame vamzdyje.
  • Sluoksnio susuktas tipas: Pluoštai arba vamzdeliai su pluoštais yra susukti sluoksniais aplink centrinį sutvirtinimo elementą.
  • Rėmo griovelio tipas: Pluoštai yra išdėstyti grioveliuose.

• Pagal statybos metodą:

  • Oro kabeliai: Savilaikiai (pvz., ADSS, OPGW) arba nesavilaikiai, tvirtinami prie atramų.
  • Požeminiai kabeliai: Dujotiekio arba tiesioginio laidojimo. Dujotiekio kabeliai skirti montuoti į specialius vamzdžius, o tiesioginio laidojimo kabeliai (pvz., GYTA53) turi papildomą apsaugą ir gali būti tiesiogiai laidojami žemėje.
  • Povandeniniai kabeliai: Specialiai sukurti telekomunikacijų signalams perduoti per vandenynus ir jūras.

Optinio kabelio gamybos žymėjimai

Optinių kabelių žymėjimuose dažnai naudojami kodai, nurodantys jų paskirtį ir konstrukciją:

• GY: Lauko kabeliai.
• GJ: Vidiniai kabeliai.
• JG: Įvadiniai kabeliai (vidiniai ir lauko).

Medžiagų indikatoriai gali nurodyti centrinio sutvirtinimo tipą (metalo ar nemetalo), vandeniui atsparias medžiagas (siūlus, diržus, miltelius) ar apvalkalo medžiagą (PE, PVC, LSZH, Nailonas, TPU, PP, PBT). Pavyzdžiui, LSZH (Low Smoke Zero Halogen) reiškia mažai dūmų išskiriančią ir be halogenų esančią medžiagą, kuri yra saugesnė gaisro atveju.

Koaksialinio ir optinio kabelio palyginimas

Nors abu kabelių tipai skirti informacijos perdavimui, jie turi esminių skirtumų, lemiančių jų tinkamumą skirtingoms reikmėms.

Privalumai ir trūkumai

Koaksialinio kabelio privalumai:

• Prieinamumas ir kaina: Koaksialiniai kabeliai yra plačiai prieinami ir santykinai pigūs, ypač paprastesnių tipų.
• Lengvas montavimas: Juos montuoti ir prijungti yra paprasta, nereikalaujant specializuotos įrangos.
• Patvarumas: Jie yra fiziškai tvirti ir atsparūs aplinkos poveikiui.
• Tinkamas trumpesniems atstumams: Efektyviai veikia televizijos ir interneto ryšiams namuose ar biuruose.

Koaksialinio kabelio trūkumai:

• Ribotas pralaidumas ir greitis: Negali konkuruoti su optiniais kabeliais duomenų perdavimo greičiu ir pralaidumu.
• Signalų praradimas: Signalo kokybė blogėja didėjant kabelio ilgiui.
• Jautrumas trukdžiams: Nors ekranavimas padeda, jie vis tiek gali būti paveikti stiprių elektromagnetinių laukų.
• Dydis ir svoris: Jie yra stambesni ir sunkesni nei optiniai kabeliai.

Optinio kabelio privalumai:

• Didžiulis pralaidumas ir greitis: Leidžia perduoti didžiulius duomenų kiekius itin dideliu greičiu.
• Labai ilgas perdavimo atstumas: Signalo nuostoliai minimalūs, todėl tinka tolimojo susisiekimo sistemoms.
• Atsparumas trukdžiams: Visiškai atsparus elektromagnetiniams ir radijo dažnių trukdžiams.
• Mažas dydis ir svoris: Lengvesni ir plonesni nei koaksialiniai kabeliai, palengvina instaliaciją ir taupo vietą.
• Saugumas: Nėra elektros laidininko, todėl nėra rizikos sukelti trumpąjį jungimą ar kibirkščiavimą.

Optinio kabelio trūkumai:

• Kaina: Optiniai kabeliai ir jų sujungimo įranga yra brangesni nei koaksialiniai.
• Sudėtingas montavimas: Reikalauja specializuotų įrankių, įgūdžių ir kruopštumo (pvz., pluošto suvirinimo ar jungčių montavimo).
• Jautrumas mechaniniams pažeidimams: Nors ir apsaugoti apvalkalu, pluoštai gali lūžti nuo staigių lenkimų ar smūgių.
• Reikalingi konverteriai: Reikalingi specialūs įrenginiai (pvz., optiniai siųstuvai-imtuvai) signalo konvertavimui tarp elektrinio ir optinio pavidalo.

Optinio kabelio naudojimo pranašumai ir specifinės sritys

Optinio kabelio naudojimas suteikia daugybę privalumų, ypač šiuolaikinėse didelio našumo tinklo sistemose:

• Plati dažnių juosta ir didelis komunikacijos pajėgumas: Tai leidžia perduoti didelius duomenų srautus vienu metu.
• Jokių perjungimo trukdžių: Kadangi signalas perduodamas šviesa, nėra elektrinių trukdžių, kurie galėtų paveikti signalo vientisumą.
• Maži nuostoliai ir ilgas estafetės atstumas: Tai reiškia, kad signalas gali keliauti ilgus atstumus be papildomų stiprintuvų, taupant išlaidas ir supaprastinant tinklo architektūrą.
• Mažas dydis ir lengvas svoris: Palengvina instaliaciją, ypač sudėtingose aplinkose, ir leidžia sutalpinti daugiau pluoštų viename kabelyje.

Optiniai kabeliai yra esminė šiuolaikinės ryšių infrastruktūros dalis, randama įvairiose srityse:

• Telekomunikacijos: Toliausiai naudojami tarpmiestiniams ir tarptautiniams ryšiams, interneto paslaugoms teikti.
• Duomenų centrai: Užtikrina didelio greičio ryšį tarp serverių ir saugojimo įrenginių.
• Garso ir vaizdo perdavimas: Naudojami aukštos kokybės skaitmeniniam garso ir vaizdo signalui perduoti (pvz., TOSLINK jungtis).
• Medicinoje: Endoskopijoje ir kitose diagnostikos procedūrose, kur reikia perduoti vaizdą iš sunkiai pasiekiamų vietų.
• Pramoninėje automatikoje: Atsparumą trukdžiams ir didelis greitis leidžia juos naudoti sudėtingose gamyklinėse aplinkose.
• Karinėje technikoje: Dėl atsparumo trukdžiams ir didelio saugumo.

Optinio kabelio jungtys ir standartai

Optiniai kabeliai naudoja įvairius jungčių tipus, priklausomai nuo paskirties. Kai kurie populiariausi yra:

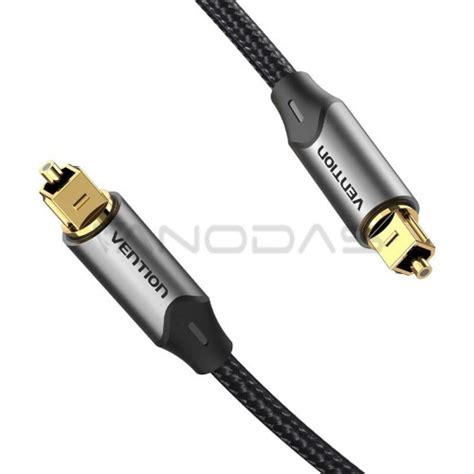

• TOSLINK (Toshiba Link): Standartas skaitmeniniam garso signalui perduoti. Naudojamas garso sistemose, televizoriuose, garso plokštėse.
• Mini TOSLINK: Kompaktiškesnė TOSLINK versija, dažnai naudojama nešiojamoje garso įrangoje.
• SC (Subscriber Connector): Dažnai naudojamas telekomunikacijų ir tinklų įrangoje.
• LC (Lucent Connector): Mažesnio dydžio jungtis, populiari didelio tankio tinkluose.
• MPO/MTP: Daugiapluoštės jungtys, skirtos dideliam pluoštų skaičiui viename jungiamajame elemente.

Tinkamo optinio kabelio pasirinkimas priklauso nuo daugelio veiksnių, įskaitant jungties tipą, kabelio ilgį, pluošto medžiagą (stiklas ar plastikas) ir reikalaujamą perdavimo greitį. Bendraašiai kabeliai, nors ir pigesni, gali būti tinkami paprastoms antenų ar dekoderių jungtims, tačiau šviesolaidiniai sprendimai yra neabejotinai pranašesni šiuolaikinėms didelio našumo ryšių sistemoms.

Apsauga nuo graužikų ir optinio kabelio montavimo ypatumai

Optiniai kabeliai, nepaisant savo privalumų, yra pažeidžiami fizinės žalos, įskaitant graužikų įkandimus. Siekiant apsisaugoti nuo šios problemos, naudojamos įvairios priemonės:

• Cheminiai repelentai: Įtraukiami į kabelio medžiagas, kad atbaidytų graužikus kvapu ar skoniu. Tačiau šis metodas gali būti nekenksmingas aplinkai.
• Stiklo verpalai ir diržas: Įtraukiami į kabelio konstrukciją, kad susipainiotų graužiko burnoje. Tai suteikia tik simbolinę apsaugą.
• Kietos apvalkalo medžiagos: Veiksmingiausias metodas, naudojant plieną ar nailoną kaip apvalkalo medžiagą, kurią graužikams sunkiau pragraužti.

Vidinio optinio kabelio montavimo procesas apima šiuos etapus:

1. Šerdies persipynimas: Atsargus kabelio šerdies išnarpliojimas.
2. Dangos sluoksnio lupimas: Apsauginės dangos nuėmimas, atskleidžiant optinius pluoštus.
3. Valymas alkoholiu: Atsargus atvirų pluoštų valymas, pašalinant nešvarumus.
4. Šerdies persipynimas iš naujo: Paruošimas jungties montavimui.

Svarbu išlaikyti stabilų dydį ir aukštą kokybę montavimo metu, kad būtų užtikrintas sklandus veikimas ir išvengta problemų.

Optinio kabelio tarnavimo laikas ir gamintojai

Optinių kabelių tarnavimo laikas paprastai viršija 20 metų, o statinėmis sąlygomis gali siekti ir daugiau nei 30 metų. Garantinis laikotarpis svyruoja nuo 12 iki 18 mėnesių. Daugelis gamintojų siūlo platų optinių kabelių asortimentą įvairioms reikmėms.

Išvada

Koaksialiniai ir optiniai kabeliai yra esminiai komponentai šiuolaikinėse komunikacijų sistemose, tačiau jie skiriasi savo veikimo principais, konstrukcija ir taikymo sritimis. Koaksialiniai kabeliai išlieka populiarūs dėl savo prieinamumo ir lengvo montavimo, ypač namų ir mažesnių tinklų reikmėms. Tačiau optiniai kabeliai, su jų neprilygstamu pralaidumu, greičiu ir atsparumu trukdžiams, yra ateities technologija, būtina sparčiai besivystantiems telekomunikacijų, interneto ir duomenų perdavimo sprendimams. Tinkamo kabelio pasirinkimas priklauso nuo konkrečių reikalavimų, atstumo, duomenų kiekio ir biudžeto, tačiau optinių technologijų plėtra ir prieinamumo didėjimas lemia vis didesnį jų pranašumą daugelyje sričių.
