Vienmodžio optinio kabelio transformacija: Spartos ir patikimumo revoliucija

Patirkite didelės spartos duomenų perdavimo ateitį naudodami mūsų modernų šviesolaidinį kabelį. Šviesolaidinis kabelis yra kabelio tipas, kuriame yra viena ar daugiau plonų stiklo arba plastiko pluošto gijų, kurios perduoda duomenis šviesos bangomis. Pluošto sruogos yra įdėtos į apsauginį apvalkalą ir gali perduoti didelius duomenų kiekius dideliu greičiu dideliais atstumais. Šviesolaidinis kabelis dažniausiai naudojamas telekomunikacijų tinkluose, interneto infrastruktūroje ir kitose duomenų perdavimo programose. Šio tipo kabeliai atveria naujas galimybes duomenų perdavimo srityje, siūlydami nepralenkiamą greitį, pralaidumą ir patikimumą, palyginti su tradiciniais variniais kabeliais.

Pagrindiniai vienmodžio optinio kabelio privalumai ir savybės

Skaiduliniai optiniai kabeliai siūlo didesnį pralaidumą nei tradiciniai variniai kabeliai. Dėl šviesolaidinių kabelių didelio pralaidumo duomenų galima perduoti didesniu greičiu. Tai reiškia, kad šviesolaidinis tinklas yra daug geresnis pasirinkimas ten, kur didelė sparta yra pranašesnė arba ypač intensyviems duomenų perdavimo poreikiams. Šviesolaidžio pralaidumas paprastai yra žymiai didesnis nei įprasto eterneto ryšio. Šviesolaidiniai kabeliai gali perduoti duomenis daug didesniu atstumu nei tradiciniai variniai kabeliai, neprarandant signalo kokybės. Šviesolaidiniai kabeliai gali perduoti signalus daug toliau nei įprastas 328-pėdos apribojimas variniams kabeliams. Pavyzdžiui, kai kurie 10 Gbps vienmodžiai skaiduliniai kabeliai gali perduoti signalus beveik 25 mylių atstumu.

Variniai kabeliai iš pradžių buvo skirti balso perdavimui ir turi ribotą pralaidumą. Šviesolaidiniai kabeliai suteikia didesnį pralaidumą, kad būtų galima perduoti daugiau duomenų, nei variniai tokio pat skersmens kabeliai. Šviesolaidiniai kabeliai turi šerdį, kuri neša šviesą duomenims perduoti. Tai leidžia šviesolaidiniams kabeliams perduoti signalus greičiu, kuris yra tik maždaug 31 procentu lėtesnis nei šviesos greitis - greičiau nei Cat5 arba Cat6 variniai kabeliai.

Be to, šviesolaidiniai kabeliai yra daug patvaresni nei tradiciniai variniai kabeliai. Pluoštas yra atsparus temperatūros pokyčiams, atšiauriems orams ir drėgmei, o tai gali trukdyti prijungti varinį kabelį. Palyginti su variniais kabeliais, šviesolaidiniai kabeliai yra plonesni ir lengvesni. Daugiau lankstumo ateičiai. Medijos keitikliai leidžia integruoti šviesolaidį į esamus tinklus. Keitikliai išplečia UTP Ethernet ryšius šviesolaidiniu kabeliu. Moduliniai patch panelių sprendimai integruoja įrangą su 10 Gb, 40 Gb ir 100/120 Gb sparta, kad atitiktų dabartinius poreikius ir suteiktų lankstumo būsimiems poreikiams.

Šviesolaidiniai kabeliai siūlo aukštesnį saugumo lygį nei tradiciniai variniai kabeliai. Kadangi duomenims perduoti priklauso šviesos impulsai arba lazeriai, šviesolaidinis internetas tikrai keliauja šviesos greičiu. Be to, pluoštas neperduoda elektros srovės, todėl jo nevargina elektromagnetiniai trukdžiai (EMI), galintys nutraukti duomenų perdavimą. Pluoštas taip pat yra saugus naudoti aukštos įtampos vietose ir vietose, kur gali turėti įtakos degios dujos ar kitos atšiaurios cheminės medžiagos arba oro sąlygos.

Nors kai kurių šviesolaidinių kabelių pradinė kaina gali būti didesnė nei vario, dėl šviesolaidžio patvarumo ir patikimumo bendrosios nuosavybės sąnaudos (TCO) gali sumažėti.

Vienmodžio ir daugiamodžio optinio pluošto skirtumai

Pagrindiniai optinio pluošto kabelių tipai yra vienmodžiai ir daugiamodiai. Atsižvelgiant į produkto tipą, rinką galima suskirstyti į vienmodį ir daugiamodį pluoštą.

• Vienmodis optinis pluoštas: Vienmodis optinis pluoštas leidžia vienu metu skleisti vieno tipo šviesos režimą. Jo tipinis šerdies skersmuo yra 9 µm. Vienmodžio šviesolaidinio kabelio šerdies skersmuo (9 µm) yra daug mažesnis nei daugiamodio pluošto (50 µm ir 62,5 µm). Vienmodis optinis pluoštas yra skirtas perdavimui dideliais atstumais. Vieno režimo optinio pluošto tinklai dažnai naudoja bangų padalijimo tankinimo metodus, kad padidintų duomenų srautą, kurį gali perduoti grandinė.

• Daugiamodis optinis pluoštas: Kelių režimų šviesolaidinis kabelis gali skleisti kelis režimus. Daugiamodis optinis pluoštas gali būti naudojamas trumpo nuotolio važiavimams. Jo šerdis yra didesnė (50 µm ir 62,5 µm), todėl jis turi didesnį "šviesos rinkimo" gebėjimą ir supaprastina jungtis. Daugiamodis optinis pluoštas arba OFC gali perduoti kelis šviesos spindulius (režimus) tuo pačiu metu, nes jo šerdyje yra įvairių optinių savybių. Plastikiniai optiniai pluoštai paprastai yra ekonomiškesni ir lengviau naudojami dėl didesnio lankstumo, lengvesnio svorio ir atsparumo lenkimui bei smūgiams.

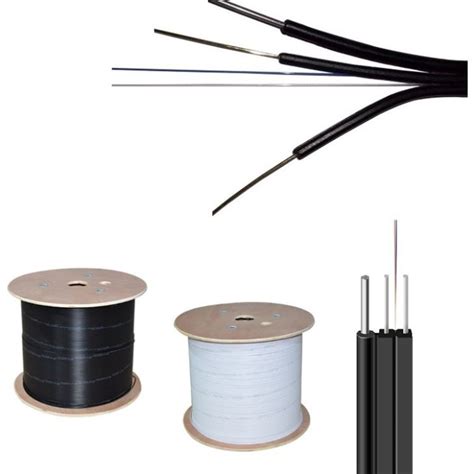

Vienmodžio optinio kabelio konstrukcija ir veikimo principas

Norint suprasti, kaip duomenys siunčiami šviesolaidiniais kabeliais, svarbu pažymėti, kad optinio pluošto konstrukcijoje yra daug komponentų, kurių reikia, kad jie tinkamai veiktų. Pirma, turi būti šviesos šaltinis, kuris siųstų informacijos „impulsus“ išilgai skaidraus stiklo arba plastikinio vamzdelio, esančio kabelio šerdyje. Antra, labai svarbu, kad patys stiklo pluoštai būtų apsupti papildomu stiklo ar plastiko apvalkalo sluoksniu, kurio lūžio rodiklis prasiskverbia pro jį skirtingą šviesą nei šerdies gijos. Šviesos impulsai yra apriboti skaidriose šviesolaidinio kabelio dalyse dėl jo vidinių atspindinčių savybių, judančių zigzago būdu, kad aplenktų posūkius, kai jie keliauja per visą optinio pluošto ilgį.

Pluoštas paprastai yra pagamintas iš gryno silicio dioksido (stiklo) dėl savo grynų savybių ir savybių, kurios suteikia jam gerą bendrą vidinę refrakciją, o tai yra šviesolaidinio ryšio pagrindas. Šviesolaidinio kabelio kabina turi būti apsupta išoriniu apvalkalu, kuris sumažina dilimą ir yra pirmoji gynybos linija nuo supančios aplinkos. Šis kabelio sluoksnis paprastai yra pagamintas iš plastikinių gaminių ir vadinamas šviesolaidinio kabelio apvalkalu arba šviesolaidinio kabelio apvalkalu. Jis suteikia gerą mechaninę apsaugą, yra lankstus esant normaliai montavimo temperatūrai ir yra antipirenas.

Norint išlaikyti pakankamą signalo stiprumą ypač ilgų kabelių eigos metu, juos gali reikėti konvertuoti į elektros signalą ir vėl į šviesos impulsą įvairiuose kelio taškuose.

Kad šviesolaidiniai kabeliai pakeistų varinius kabelius, jie turi būti saugiai naudojami ir prižiūrimi visose srityse ir aplinkose, kuriose montuojami ir prižiūrimi metalinių laidų kabeliai. Tačiau patys stiklo optiniai pluoštai yra labai trapūs ir labai jautrūs mechaniniam apdorojimui ir smūgiams. Buferis gali būti miniatiūrinio vamzdžio pavidalo, įtaisyto kabelyje ir vadinamas „laisvu buferiu (laisvu vamzdeliu)“ arba „tvirta buferiu“. Biriame arba sandariame buferyje gali būti daugiau nei vienas pluoštas, o kartais jame yra tepimo (tiksotropinio) gelio.

• Laisvas vamzdis: Laisvi vamzdžių pluoštai skirti atšiaurioms aplinkos sąlygoms lauke. Į mėgintuvėlį dedami keli tinkamo ilgio vienmodžiai arba daugiamodžiai optiniai pluoštai (2-8 šerdys) ir aliejus, naudojamas drėgmei atspariam optiniam pluoštui. Kabelio šerdies plyšiai yra užpildyti vandenį blokuojančiu mišiniu.
• Tvirtas buferis: Priešingai, sandarūs buferiniai kabeliai yra optimizuoti naudoti patalpose.

Stiprus elementas yra papildomas apvalkalo kabelio komponentas, padedantis apsaugoti ir sustiprinti kabelio konstrukciją. Dažniausiai tai yra aramidiniai verpalai ir stiklo verpalai, bet taip pat gali būti lankstus, bet standus stiklo pluošto strypas, einantis per kabelio ilgį. Konstrukciniai ir tvirtumo elementai gali būti vientisa arba suvyta plieninė viela, aramidiniai verpalai arba stiklo pluoštas.

Šviesolaidinis kabelis susideda iš vienos ar kelių stiklo gijų, kurių kiekviena tik šiek tiek storesnė už žmogaus plauką. Kiekvienos sruogos centras vadinamas šerdimi, kuri užtikrina šviesos judėjimo kelią.

Įvairūs vienmodžio optinio kabelio pritaikymai

Optiniai kabeliai dažniausiai naudojami įvairiose srityse, tokiose kaip internetas ir plačiajuostis ryšys, telefono linijos, tinklai ir telekomunikacijos. Šviesolaidinis interneto kabelis tampa vis populiaresnis. Jis suteikia aukštos kokybės garso ir vaizdo signalus be jokių trukdžių. Taip pat, šviesolaidinis kabelis gali būti naudojamas televizoriaus ar telefono jungtims.

Šviesolaidinis kabelis gali sutaupyti vietos, palyginti su stambesniu tradiciniu kabeliu. Dėl šios savybės jis taip pat tapo populiarus dėl daugelio transporto priemonių saugos ir apšvietimo funkcijų. LED apšvietimas taip pat yra įprastas šviesolaidinės technologijos pritaikymas buitinėje ir komercinėje aplinkoje. Skaidulinė optika gali švariai ir įvairiai perduoti duomenis per platų spalvų ir raštų spektrą. Šviesolaidinis LED apšvietimas taip pat sunaudoja daug mažiau elektros energijos, palyginti su standartinėmis lemputėmis, todėl jis yra nekenksmingas aplinkai ir ekonomiškas. Galite įsigyti šviesolaidinių apšvietimo kabelių, kuriuos saugu naudoti įvairiose srityse ir aplinkoje.

Šviesolaidinis kabelis paprastai montuojamas po žeme, ant viršutinių stulpų arba pastatų viduje.

Priedai ir jungtys vienmodžio optinio kabelio sistemoms

Norint, kad optinė skaidula būtų naudojama paprastai, reikalingi priedai. Šiandien mes kalbėsime apie optinio pluošto priedus. Yra įvairių tipų optinio pluošto jungčių, tokių kaip FC, SC, ST, PC, APC ir LC.

• FC jungtys: Išorinis FC šviesolaidinio pluošto sutvirtinimo būdas yra metalinė rankovė, o tvirtinimo būdas yra prisukama sagtis. FC jungtys paprastai naudojamos telekomunikacijų tinkluose. Ant adapterio prisukamas užsukamas dangtelis. Privalumas yra tai, kad jis yra patikimas ir atsparus dulkėms. Trūkumas yra tai, kad montavimo laikas yra šiek tiek ilgesnis. Paprastai naudojamas ODF pusėje (dažniausiai naudojamas paskirstymo rėme, taip pat dažniausiai naudojamas optiniuose siųstuvuose).
• SC jungtys: SC šviesolaidinis trumpiklis GBIC optinio modulio prijungimo jungtis turi stačiakampį apvalkalą, o tvirtinimo būdas yra kištukinio kaiščio tipas be sukimosi. SC jungtį galima tiesiogiai prijungti ir ja lengva naudotis. Trūkumas yra tai, kad lengva iškristi (dažniausiai naudojama maršrutizatoriaus jungikliuose).
• ST jungtys: Įdėjus ST galvutę, joje yra pritvirtintas štampas, kurį reikia pritvirtinti pusei posūkio, o tai nepalanku, nes jį lengva sulaužyti. Jis dažnai naudojamas optinio pluošto paskirstymo rėmuose. Korpusas yra apvalus, o tvirtinimo būdas yra varžtas. („10Base-F“ jungčiai jungtis paprastai yra ST tipo.
• LC jungtys: LC šviesolaidinis megztinis SFP modulių prijungimo jungtis, pagaminta naudojant patogų modulinio lizdo (RJ) skląsčio mechanizmą. (SFP optinio modulio numatytoji LC sąsaja)
• MT-RJ jungtys: Kvadratinio pluošto jungtis su vienu imtuvu ir vienas pluoštas su vienu imtuvu. MTRJ šviesolaidinį trumpiklį sudaro dvi didelio tikslumo plastiko formos jungtys ir optiniai kabeliai. Išorinė jungties dalis yra tiksli plastikinė dalis, įskaitant „push-pull“ tipo kištukinį spaustuko mechanizmą. Tinka naudoti vidaus patalpose telekomunikacijų ir duomenų tinklo sistemose.

Pluoštinės optinės jungties / flanšo įvadas: Optinio pluošto jungtis (jungtis), dar vadinama skirstytuvu, jungtimi, adapteriu, flanšu, naudojama optiniam signalo padalijimui / sujungimui ar optinių skaidulų jungčių plėtrai įgyvendinti ir priklauso optinių pasyviųjų komponentų sričiai, gali būti taikoma telekomunikacijose tinklai, kabelinės televizijos tinklai, abonentų linijų sistemos ir vietiniai tinklai. Optinio pluošto jungtys gali būti suskirstytos į: Standartinė jungtis (priklausanti bangolaidžio tipui, dviguba atšaka, vienetas 1 × 2, tai yra optinis signalas padalytas į dvi galias), Tiesiogiai sujungtas jungiklis (jungia 2 tos pačios ar skirtingos rūšies pluošto sąsajas, kad prailgintų pluošto ryšį), Žvaigždės / medžio jungtis Ir bangos ilgio multiplekseris (WDM, jei bangos ilgis yra didelio tankio kritimas, tai yra, kai bangos ilgio tarpai yra siauri, tai yra DWDM).

Optinio pluošto jungtis yra įrenginys, skirtas nuimamam (kilnojamam) ryšiui tarp optinio pluošto ir optinio pluošto sujungti. Tai tiksliai sujungia du optinio pluošto galinius paviršius taip, kad perduodančio pluošto optinė energija būtų maksimaliai sujungta su priimančiu pluoštu. Ir priverskite jį trikdyti optinį ryšį, kad sumažintumėte sistemos poveikį.

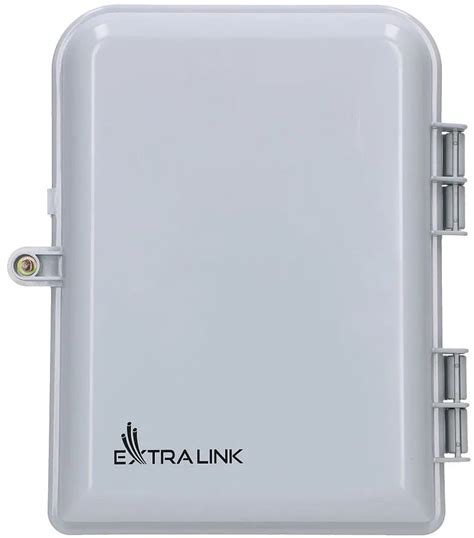

Optinio pluošto gnybtų dėžutė yra optinio kabelio jungtis. Vienas galas yra optinis kabelis, o kitas galas yra pigtail. Tai prilygsta prietaisui, kuris skaido optinį kabelį į vieną optinį pluoštą. Jis sumontuotas ant vartotojo optinio kabelio gnybtų dėžutės sienos. Optinio pluošto ir optinio pluošto lydymosi sujungimas, optinio pluošto ir pigtailio lydymosi sujungimas ir optinių jungčių perdavimas. Tai suteikia optinių skaidulų ir jų komponentų mechaninę apsaugą ir aplinkos apsaugą bei leidžia atlikti atitinkamus patikrinimus, kad būtų išlaikyti aukščiausi pluošto valdymo standartai.

1000 m vieno režimo pluošto optika: tvirtumas ir patikimumas

1000 m vieno režimo pluošto optikaLauko singlas - 2 režimas - šerdis 3 - vielos šviesolaidinis kabelis yra skirtas tvirtam ir patikimam optiniam ryšiui dideliais atstumais. Mūsų įmonė turi ilgametę gamybinio darbo patirtį.

Apibūdinimas 48 branduolių pluošto optinis ADSS kabelis, šis optinis kabelis naudoja 6 laisvus vamzdelius (arba dalinį tarpiklį pakavimui), kad apvyniotų FRP ir taptų visa apvalia kabelio šerdimi, kuri yra uždengta tam tikru Kevlaro kiekiu su stiprinimu po to, kai padengta PE vidiniu apvalkalu. Galiausiai bus išspaudžiamas išorinis PE apvalkalas. Medžiaga, turinti puikias temperatūros savybes, yra laisvas vamzdis.

Funkcijos:

• Tai taikoma perdavimo bangos ilgiams 1310mm ir 1550mm.
• Didžiausias ADSS optinio kabelio privalumas yra tas, kad kabeliui nereikia' tam nereikia pakabos, pasinaudojant esamo poliaus pranašumais.
• Tai taikoma skirtingoms 50-1000M ilgio formoms, ji daugiausia naudoja „Kevlar“ stiprinimo įtaisą, turi gerą atsparumą tempimui, atsparų kulkoms ir gerą našumą aukštoje ir žemoje temperatūroje.
• 48 branduolių pluošto optinio ADSS kabelio konstrukcija ir eksperimentai gali atitikti IEEEP1222 reikalavimus.

Šviesolaidinis kabelis yra dažniausia perdavimo terpė tinklui perduoti. Be optinio pluošto perdavimo nėra dabartinio didelės spartos tinklo. Todėl optinio pluošto išradimas pakeitė tinklo perdavimo režimą ir paspartino informacinių tinklų plėtrą. Tik šiandien sukurti 5G ir 5G tinklai. Neįmanoma išsiversti be pluošto perdavimo.
