Kaip pastatyti GSM anteną automobilyje: išsamus vadovas

Šiuolaikiniame pasaulyje mobilusis ryšys tapo neatsiejama mūsų gyvenimo dalimi. Automobilyje, ypač ilgesnės kelionės metu, stabilus ir greitas interneto ryšys yra ne tik patogumo, bet ir saugumo bei produktyvumo klausimas. Nors daugelis automobilių gamintojų integruoja standartines antenas, jų veikimo kokybė dažnai nepatenkina vartotojų poreikių, ypač atokiau nuo miestų ar didelių mobiliųjų tinklų bazinių stočių. Šiame straipsnyje gilinsimės į tai, kaip efektyviai įrengti GSM anteną automobilyje, analizuodami skirtingus antenų tipus, jų montavimo ypatumus ir svarbiausius aspektus, lemiančius signalo kokybę.

Mobilaus ryšio antenų pasaulis: nuo MIMO iki savadarbių sprendimų

Mobiliųjų technologijų evoliucija, ypač 4G ir vėlesnių kartų ryšio atsiradimas, atnešė ir naujus antenų reikalavimus. 4G ryšio antenos dažnai yra MIMO (Multiple-Input Multiple-Output) tipo, o tai reiškia, kad jos naudoja kelis siųstuvus ir imtuvus, siekiant padidinti duomenų perdavimo greitį ir patikimumą. Prastesnių antenų naudojimas gali gerokai sumažinti ryšio kokybę.

Viena iš svarbiausių problemų, su kuria susiduriama siekiant pagerinti mobilųjį internetą automobilyje, yra silpnas signalas iš tolimų bazinių stočių, net jei jos teikia didesnį interneto greitį. Šiuo atveju reikalingos specializuotos antenos. Idealiu atveju reikėtų rinktis mažo dažnių ruožo anteną, kuri sumažintų triukšmus iš kitų dažnių siųstuvų. Taip pat svarbus yra siauras kryptingumas, siekiant sumažinti trukdžius nuo aplinkinių stočių, ir didelis stiprinimas.

Tačiau svarbu suprasti, kad interneto greitis labiau priklauso nuo signalo ir aplinkinių triukšmų stiprumo santykio (Signal-to-Noise Ratio, SNR), o ne vien nuo signalo stiprumo. Todėl su antenos stiprinimu persistengti nereikėtų. Didinant antenos stiprinimą, didėja jos kryptingumas ir siaurėja stiprinamo signalo kryptis. Pavyzdžiui, 27 dB stiprinančios antenos atveju, vos 2-3 laipsnių nukrypimas nuo tikslo gali sumažinti stiprinimą iki 3-5 dB.

Antenos stiprinimo supratimas yra esminis. Antena pati signalo nei stiprina, nei silpnina; ji dirba su tuo pačiu signalu, kurį išduoda modemo siųstuvas. Jei antena yra daugiakryptė, signalas spinduliuojamas visomis kryptimis vienodai. Norint pasiekti didesnį atstumą, reikia sumažinti spinduliavimą į nenaudingas puses ir visą energiją sutelkti į dominančią kryptį. Taigi, didesnį stiprinimą turinčios antenos ne tiek stiprina signalą, kiek sugeba didesnę gauto signalo dalį nukreipti konkrečiu reikiamu kampu, nešvaistant energijos į šalis. 27 dB stiprinimas reiškia labai siaurą spindulį - lygiai kaip prožektoriaus ar lazerio šviesa.

Savadarbės antenos yra patraukli alternatyva dėl kainos. Net gamyklinės logoperiodinės antenos gali kainuoti virš 40 eurų už komplektą, o rimčiau stiprinančių - virš 100 eurų už vienetą. Parduotuvėse galima rasti ir 10 dB stiprinimo neturinčias antenas, kainuojančias brangiau nei 100 eurų. Jei dar nežinote, kokio dažnio antena geriausiai veikia jūsų teritorijoje, vertėtų rinktis platesnio dažnių ruožo antenas, aukojant maksimalų stiprinimą, nes interneto greitis nebūtinai bus didžiausias iš artimiausios stoties.

Svarbu vengti pigių kiniškų antenų, kurios dažnai reklamuoja nepagrįstai didelius decibelų skaičius. Pavyzdžiui, 28 dB antena už 4 eurus vargu ar pasieks 3 dB realaus stiprinimo. Tokie „kosminiai decibelai“ dažnai susideda iš atskirų dažnių diapazonų stiprinimo sumų, todėl galutinis rezultatas gali būti prastesnis nei integruota modemo antena. Svarbu atkreipti dėmesį į antenos kryptingumą: jei 2-3 laipsnių nukrypimas nuo krypties žymiai sumažina stiprinimą, tai rodo labai siaurą spindulį, tinkamą tik tiesioginiam taikymui į stotį.

Antenų tipai ir jų ypatumai

Rinkoje egzistuoja daugybė antenų tipų, skirtų įvairioms reikmėms. Automobiliams dažniausiai naudojamos šios kategorijos:

• Pasynivios antenos: Paprasčiausiai prijungiamos, nereikalauja papildomo maitinimo. Veiksmingos tik stipriose signalo zonose.
• Aktyvios antenos: Turi integruotą signalo stiprintuvą, kuris gerina silpnų signalų priėmimą ir mažina triukšmus. Reikalauja papildomo maitinimo, jungiamo prie automobilio elektros sistemos (dažnai per mėlyną laidą su balta juostele, skirtą distanciniam valdymui).
• GPS antenos: Specializuotos antenos, skirtos navigacijos sistemoms. Prijungiamos prie multimedijos sistemos arba navigacijos įrenginio.
• Išorinės antenos: Montuojamos ant automobilio kėbulo (dažniausiai ant stogo). Paprastai pasižymi geresnėmis priėmimo savybėmis, tačiau reikalauja gręžimo arba specialių tvirtinimo elementų.
• Vidinės antenos: Montuojamos automobilio salone (dažnai ant priekinio stiklo). Lengviau montuojamos, nereikalauja gręžimo, tačiau dažnai yra silpnesnės nei išorinės.

Konkrečios savadarbių antenų rūšys ir jų savybės

Norintys sutaupyti ar suprasti antenų veikimo principus, gali pasigaminti antenas patys. Toliau apžvelgiamos kelios populiarios savadarbių antenų rūšys:

1. Bi-Quad (Dvigubas kvadratas) antena

Tai viena pirmųjų ir populiariausių radijo mėgėjų gaminamų antenų. Gamyba nėra sudėtinga. Gali būti dvikryptė (be ekrano), su silpnesniu stiprinimu (apie 2 dB). Svarbu atkreipti dėmesį į poliarizaciją: vertikaliai ištempta antena gaudo horizontalios poliarizacijos bangas, o horizontaliai ištempta - vertikalios. Ši antena skirta gana siauram dažnių diapazonui. Vielos storis įtakoja antenos gaudomų dažnių diapazoną. Pavyzdžiui, naudojant 1,2 mm vielą, diapazonas gali būti per siauras Wi-Fi 2,4 GHz ryšiui. Padidinus vielos storį iki 1,6 mm, apimami visi 14 kanalų, tačiau stiprinimas sumažėja 1 dB. Antenos forma turėtų būti artima taisyklingiems kvadratams. Reflektorius gali būti ne skardos lakštas, o tinklelis.

2. Panelinė antena (taip pat vadinama "Plokščia" arba "Sektorine")

Šis tipas yra šiek tiek patobulintas „Bi-Quad“ variantas. Matmenų tikslumas čia didesnis, o prie to paties stiprinimo apimamas platesnis diapazonas (nuo 1800 MHz iki 2,6 GHz, įskaitant 4G ir 2,4 GHz Wi-Fi). MIMO atveju reikėtų dviejų tokių antenų. Jos realiai yra „Bi-Quad“ antenos su papildomais lankstytais kvadratais. Stiprinimas gali siekti apie 12 dB ar net 14 dB su 6 kvadratais. Tačiau per didelis kvadratų skaičius ir jų artumas gali sukelti slopinimus.

3. "Quados" antenos

Tai patobulintas "Double/Triple BiQuad" variantas, kur kvadratukai atskirti λ/4 bangos ilgiu, todėl stiprinimas išnaudojamas maksimaliai. Pavyzdžiui, 8 kvadratukų antenos stiprinimas gali siekti 17.6 dB. Tačiau didesnio stiprinimo antena tampa labai ištęsta, todėl MIMO kombinacijos suderinimas gali būti problemiškas.

4. Amos antena

Serbo Dragoslav Dobričić kūrinys. Lengvai pagaminama, su geromis charakteristikomis. Kuo daugiau kvadratų, tuo didesnis stiprinimas. Trigubo kvadrato stiprinimas gali siekti 9,3 dB. Ji jautri netikslumams, todėl retai gaminama daugiau nei su trimis kvadratais.

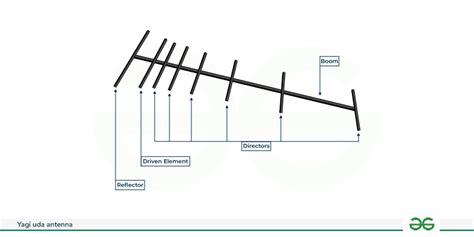

5. Yagi-Uda (Banginis kanalas) antena

Anksčiau buvo populiari TV bangų priėmimui. Pagrindinis elementas - aktyvusis vibratorius, prie kurio prijungiamas kabelis. Papildomas reflektorius (ilgesnis strypas) ir direktoriai (trumpesni strypai) suteikia kryptingumo ir didina stiprinimą. Su 22 vibratoriais galima pasiekti apie 18 dB stiprinimą, o su 7 vibratoriais - 8-10 dB. Yagi antenos yra gana siauro diapazono, todėl platesniam diapazonui geriau rinktis logoperiodines antenas.

6. Logoperiodinė antena

Šios antenos, skirtingai nei Yagi, apima platų dažnių diapazoną, todėl su viena antena galima priimti visus mobiliuoju ryšiu naudojamus dažnius. Stiprinimo duomenys gali siekti iki 11,5 dB ar net daugiau. Nors galima įsigyti didesnio stiprinimo panelines-sektorines antenas (pvz., 18 dB), jų kaina gali būti žymiai didesnė.

7. "Wi-Fi Gun" arba "Wi-Fi пушка"

Ši antena, populiarinama tinklaraštininko „KREOSAN“, pasižymi pakankamai nesudėtingu surinkimu. Ji gali turėti didelį stiprinimą. Žiedų skaičiaus didinimas yra nesudėtingas, nes jų dydžiai ir atstumai identiški, kas leidžia didinti stiprinimą ir kryptingumą. Gamyboje svarbiausia tiksliai iškirpti apskritimus ir išlaikyti atstumus. 7 plokštelių antenos stiprinimas gali siekti apie 11 dB.

8. Cantennator

Dar vienas lengvai pagaminamas variantas. Antena pagaminama ant storo vamzdžio, ant kurio vyniojamas kabelis. Kuo daugiau vijų, tuo didesnis stiprinimas. 7 vijų pakanka 10 dB stiprinimui, tačiau vėliau decibelai kyla lėčiau. Svarbiausia surasti tinkamo diametro vamzdį ir išlaikyti vienodą atstumą tarp vijų.

Kabelio pasirinkimas ir jo įtaka signalui

Ryšio antenoms dažniausiai naudojamas 50 Ω banginės varžos koaksialinis kabelis (skirtingai nei TV antenoms, kur naudojamas 75 Ω). Kabelio pasirinkimas ir jo ilgis turi didelę įtaką signalo stiprumui. Aukšti dažniai reikalauja kabelio, kuris palaikytų atitinkamus dažnius. Pavyzdžiui, H155 kabelis prie 2,4 GHz signalą slopina -49.6 dB, o RG174U - -240 dB. Daugumos kabelių charakteristikos nurodomos tik iki 200 MHz. Pigus 75 Ω RG660 kabelis, deklaruojantis varžą iki 1 GHz, turi -20.5 dB slopinimą, kas yra geriau nei H155.

Svarbu atkreipti dėmesį į tai, kad netinkamai parinktas ar per ilgas kabelis gali žymiai susilpninti signalą. Rusijoje mėgėjai dažnai naudoja ir 75 omų kabelius, tikėtina, kad jie geba dirbti ir aukštesniuose dažniuose. Pavyzdžiui, KH/KK125-81 kabelis prie 1 GHz slopina tik -17,4 dB. Dėl šių priežasčių, netinkamas kabelis gali lemti, kad TV signalas pasieks televizorių tik sustiprintas stiprintuvo pagalba, nors ilgesni kabeliai galėtų perduoti signalą be papildomo stiprinimo.

Montavimo ypatumai ir svarbiausi aspektai

Renkantis antenos montavimo vietą automobilyje, svarbu atsižvelgti į kelis veiksnius:

• Kryptingumas: Jei naudojate kryptinę anteną, ji turi būti nukreipta į artimiausią mobiliojo ryšio bazinę stotį.
• Aukštis ir aplinka: Aukštesnė antena, montuojama ant stogo, paprastai gauna geresnį signalą nei vidinė. Tačiau svarbu vengti metalinių konstrukcijų ar kitų objektų, kurie gali blokuoti ar atspindėti signalą.
• Kabelio tiesimas: Kabelis turi būti tiesiamas taip, kad nesukeltų triukšmo nuo vibracijos, nebūtų per daug lankstomas ar pažeidžiamas. Vengti laidų tiesimo šalia automobilio elektros instaliacijos ar kitų elektroninių prietaisų, kurie gali sukelti trukdžius.
• Hermetiškumas: Montuojant išorinę anteną, ypač ant stogo, būtina užtikrinti vietos hermetiškumą, kad į saloną nepatektų vanduo, kuris gali sugadinti elektros instaliaciją.
• Masa (įžeminimas): Kai kurios antenos, ypač aktyvios, reikalauja gero įžeminimo prie automobilio kėbulo.

Išorinės antenos montavimas

Išorinių antenų montavimas dažnai reikalauja gręžimo automobilio kėbule. Svarbu pasirinkti tinkamą vietą, kuri užtikrintų optimalų signalo priėmimą ir minimalų poveikį automobilio aerodinamikai bei estetikai. Dažniausiai pasirenkama automobilio stogo centrinė dalis. Jei automobilis turi stogo skydelį, jis gali būti puikus pasirinkimas antenos tvirtinimui. Kabelis diskretiškai pravedamas per saloną.

Vidinės antenos montavimas

Vidinės antenos montavimas yra paprastesnis. Jos dažniausiai tvirtinamos ant priekinio arba galinio stiklo, naudojant lipnią juostelę. Nors montavimas yra lengvas, svarbu atsiminti, kad vidinės antenos yra silpnesnės ir gali neefektyviai veikti atokiose vietovėse. Kai kurios vidinės antenos turi papildomą įžeminimo laidą, kurį reikia pritvirtinti prie kėbulo.

Svarbu žinoti:

• Antenos tipas ir dažnis: Rinkitės anteną, atitinkančią jūsų mobiliųjų tinklų operatoriaus naudojamus dažnius (pvz., 4G LTE naudoja dažnius nuo 800 MHz iki 2600 MHz).
• Signalizacijos ir GPS: Antenos montavimas neturėtų trukdyti automobilio signalizacijos ar GPS sistemos veikimui.
• Kabelio kokybė: Investuokite į kokybišką koaksialinį kabelį su atitinkama bangine varža ir žemu slopinimu.
• Profesionalų pagalba: Jei nesate tikri dėl savo gebėjimų, kreipkitės į specialistus, kurie atliks antenos montavimą profesionaliai ir užtikrins jos tinkamą veikimą.

Įrengus tinkamą GSM anteną automobilyje ir teisingai ją sumontavus, galėsite mėgautis stabilia ir greita interneto prieiga keliaujant, nepriklausomai nuo vietovės ir atstumo iki mobiliojo ryšio bazinės stoties.
