GSM Modulis Automobiliui: Išsamus Vadovas ir Instrukcijos

Šiuolaikiniame pasaulyje automobilio saugumas yra vienas svarbiausių klausimų, o technologijų pažanga leidžia sukurti vis sudėtingesnes ir efektyvesnes apsaugos sistemas. Viena iš tokių pažangių sistemų yra GSM automobilių signalizacija, kuri suteikia galimybę nuotoliniu būdu valdyti ir stebėti automobilį, taip padidinant jo saugumą ir savininko ramybę. Šis straipsnis skirtas suteikti išsamią informaciją apie GSM modulių veikimą, instaliavimą ir programavimą, ypatingai sutelkiant dėmesį į SECOLINK ir ELDES gaminius bei jų integraciją su automobilių apsaugos sistemomis.

Kas yra GSM Automobilių Signalizacija?

GSM automobilių signalizacija yra apsaugos sistema, kuri naudoja GSM (Global System for Mobile Communications) ryšio technologiją. Tai reiškia, kad signalizacija gali bendrauti su savininku per mobilųjį telefoną, siųsdama pranešimus apie įvykius, tokius kaip bandymas įsilaužti, automobilio pajudėjimas, smūgis ar kitos neįprastos situacijos. Ši technologija leidžia savininkui bet kuriuo metu ir iš bet kurios vietos, kur yra mobiliojo ryšio signalas, gauti informaciją apie savo automobilio būklę ir valdyti tam tikras jo funkcijas.

GSM Signalizacijos Veikimo Principas

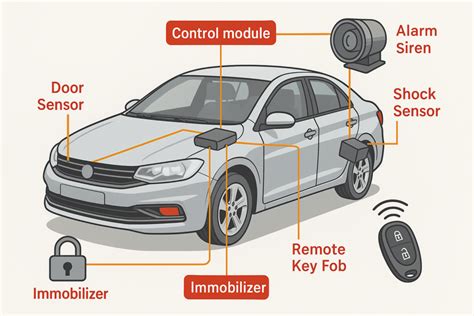

Pagrindiniai GSM automobilių signalizacijos komponentai yra: valdymo blokas, jutikliai (smūgio, judesio, durų atidarymo ir kt.), sirena, GSM modulis ir, dažnai, GPS modulis. Kai kuris nors iš jutiklių užfiksuoja neįprastą įvykį, valdymo blokas aktyvuoja sireną ir siunčia pranešimą savininko mobiliajam telefonui. Pranešimas gali būti SMS žinutė arba skambutis. Jei sistemoje yra įdiegtas GPS modulis, savininkas gali gauti informaciją apie automobilio buvimo vietą realiu laiku, kas yra ypač naudinga, jei automobilis buvo pavogtas.

SECOLINK Produktų Asortimentas ir Instrukcijos

SECOLINK siūlo platų spektrą produktų, skirtų saugos sistemoms, įskaitant valdymo pultus, komunikatorius, jutiklius ir išplėtimo modulius. Kiekvienam gaminiui yra pateikiamos išsamios vartotojo, programavimo bei instaliavimo instrukcijos, kurias galima atsisiųsti.

• Valdymo pultai: KM20B, KM24, KM24A, KM24G, KM25. Kiekvienam pultui yra vartotojo ir sistemos programavimo instrukcijos.
• Nuotolinio valdymo pulteliai: LT5, LT4. Taip pat pateikiamos vartotojo ir programavimo instrukcijos.
• GSM/GPRS komunikatoriai: GSVU, GSV6U, GSVPg, GSV6g, GSV7, GSV0, GSV1. Šie įrenginiai leidžia sistemai bendrauti per GSM/GPRS tinklą. Yra vartotojo ir instaliavimo instrukcijos.
• Bevieliai jutikliai: BK1, BF1, BT1, BK2, BK3, BK4, BP2, BP2-p, BS100 (bevielis PGM išėjimas), 205 (bevielis dūmų detektorius). Jiems yra instaliavimo ir programavimo instrukcijos.
• Kiti moduliai: dJAM (GSM ryšio slopinimą aptinkantis detektorius), EXT11 (universalus bevielių jutiklių imtuvas), WL800 (Wi-Fi komunikatorius).
• Centralės: PAS808M, PAS816, PAS832, P centralių serija, S centralių serija. Joms taip pat pateikiamos instaliavimo instrukcijos.
• Programėlė: Android programėlė SECOLINK PRO turi savo instaliavimo instrukciją.
• Papildoma informacija: Yra atmintinė apie valdymą per internetą (Voucher - Lojalumo programa).

Jei nerandate instrukcijos senam gaminiui, rekomenduojama susisiekti nurodytais kontaktais.

ELDES ESIM022 GSM Modulio Jungimas su Automobilių Apsaugos Sistemomis

ELDES ESIM022 yra universalus GSM modulis, kuris dažnai naudojamas su įvairiomis apsaugos sistemomis. Kadangi nemažai klientų susiduria su jungimo klausimais, pateikiama instrukcija, kaip tai atlikti, ypač su PARADOX SP6000 centrale. Ši instrukcija galioja visoms parduodamoms PARADOX centalėms, išskyrus pigiausią Paradox SP4000 modelį.

Paprasčiausias 3 laidų pajungimas:

Šis metodas užtikrina, kad sistema skambins ARBA siųs SMS žinutes, kai suveiks apsaugos sistemos sirena.

1. "+12V": Jungiama iš centralės „AUX +“ į GSM modulio „DC“ kontaktą (raudonas laidas).
2. "-12V": Jungiama iš centralės „AUX -“ į GSM modulio „COM“ kontaktą (juodas laidas).
3. Aliarmo aktyvavimas: Jungiama iš centralės „BELL -“ į GSM modulio „Z1“ kontaktą (mėlynas laidas).

4 laidų pajungimas su papildomu laidu (naudojant centalės valdomą išėjimą PGM):

Šis metodas leidžia sistemai skambinti ARBA siųsti SMS žinutes ne tik suveikus sirenai, bet ir dingus elektrai (jei PGM išėjimas yra užprogramuotas taip). SMS režimu sistema informuos konkrečiai, kas suveikė.

1. "+12V": Jungiama iš centralės „AUX +“ į GSM modulio „DC“ kontaktą (raudonas laidas).
2. "-12V": Jungiama iš centralės „AUX -“ į GSM modulio „COM“ kontaktą (juodas laidas).
3. Aliarmo aktyvavimas: Jungiama iš centralės „BELL -“ į GSM modulio „Z1“ kontaktą (mėlynas laidas).
4. Papildomo signalo aktyvavimas: Jungiama iš centralės „PGM“ į GSM modulio „Z2“ kontaktą (geltonas laidas).

GSM Modulio Programavimas Kompiuteriu (ELDES ESIM022)

Programavimas gali būti atliekamas naudojant „Eldes Configtool“ programą, prijungus modulį prie kompiuterio mini USB laidu.

1. Prijungimas ir programos paleidimas: Sujunkite GSM modulį su kompiuteriu USB kabeliu. Programavimui pakanka maitinimo iš USB, tačiau tokiu atveju neveiks modemas. Paleiskite „Eldes Configtool“ programą.
2. Atidaryti konfigūraciją: Programa aptiks prijungtą modulį. Paspauskite „Open Configuration“.
3. Pagrindiniai nustatymai („Main settings“):
   • Vartotojų numeriai: Įveskite numerius, kuriems bus siunčiami pranešimai (rekomenduojama naudoti +370 formatą).
   • Papildoma baterija: Jei naudojama 9V kraunama baterija, galima nustatyti pranešimus apie elektros dingimą ar gedimus. Jei sistema jungiama nuo apsaugos sistemos su akumuliatoriumi, šie nustatymai gali būti nenaudojami.
   • „System Answer Call“: Nustato, ar modulis atsilieps į skambučius (su prijungtu mikrofonu bus girdimas garsas). Gamyklinis nustatymas - įjungta.
   • „Startup SMS Enabled“: Jei įjungta, sistema, įsijungus (pvz., po elektros dingimo), atsiųs SMS žinutę su nurodytu įrenginio pavadinimu („Device Name“), informuojančią apie sėkmingą startą.
4. Įrašyti nustatymus: Paspauskite „Write settings“, kad nustatymai būtų išsiųsti į sistemą.

5. Įėjimų/Išėjimų nustatymai („Input/Output settings“):
   • Skambučio režimas („Call Enabled“): Jei pasirenkamas skambutis, zonų pavadinimų keisti negalima, tik nurodoma, nuo kokio signalo modulis skambins.
   • Zonų aktyvavimas: „Input 1“ atitinka modulio kontaktą Z1, „Input 2“ - Z2, „Tamper“ - skambins, jei bus bandoma atidaryti modulio dangtelį.
   • SMS režimas („SMS Enabled“):
     • Z1 kontakto aliarmo pavadinimas: Įveskite pavadinimą laukelyje „Input Alarm Event“ ir pažymėkite, ar norite gauti SMS.
     • „Input1 Restore event“: Nurodo, ką daryti dingus/atsistačius aliarmo signalui (pvz., „Nutilo sirena“). Pažymėkite, ar norite gauti SMS apie šį įvykį.
     • Antras įėjimas (Z2): Analogiškai konfigūruojamas, jei naudojamas 4 laidų pajungimas ir PGM išėjimas. Pavadinimai gali būti „dingo elektra“, „atsirado elektra“. Norint gauti SMS, reikia pažymėti atitinkamus laukelius.
     • „Tamper“: Pasirenkamas signalas nuo GSM modulio dangtelio atidarymo, pavadinimas gali būti „Pažeistas korpusas“.
   • Valdymas SMS pagalba: Modulis leidžia valdyti vieną prietaisą (pvz., šviesą, šildymą) SMS žinutėmis. Pavadinimas ir pirminis nustatymas atliekami čia.
6. Įrašyti nustatymus: Paspauskite „Write settings“.
7. Papildomi nustatymai („System“ lape):
   • Periodiniai pranešimai: Nurodoma, ar norite gauti periodinę informacinę žinutę apie modulio veikimą.

GSM Valdiklio Naudojimo Instrukcijos Automobiliui

Šios instrukcijos apibendrina GSM modulio funkcijas, skirtas automobiliui, pavyzdžiui, automobilio šildytuvo sistemos valdymui.

1. Bendra informacija: Dėkojama už pasirinkimą. Šis gaminys leidžia greitai valdyti automobilio šildytuvo sistemą.
2. Naudojimas:
   • GSM modulio įrišimas: Mobiliojo telefono modulis turi būti susietas su pirmuoju valdymo numeriu. Įrenginys gali susieti tris mobiliuosius numerius. Įrišimo komanda gali būti pvz.: 1234 ACCLIM:1XXXXXXXXX:1XXXXXXX:1XXXXXXXX. Paskutiniai du laukeliai gali likti tušti. Daugiau informacijos SMS žinutėmis rasite priede.
   • Rankinis skaičių susiejimas: Jei GSM modulis nesusietas, galima paspausti rankinį jungiklį vieną kartą per 10 sekundžių nuo lemputės mirksėjimo, kai modulis įjungiamas pirmą kartą. Tada skambinkite į GSM modulio numerį. Jei modulis pakimba, rankinio jungiklio indikatorius užgęsta, rodydamas sėkmingą susiejimą.
   • GSM numatytosios darbo valandos: Numatytasis darbo laikas yra 30 minučių. Rekomenduojama, kad šildymo laikas atitiktų šildytuvo veikimo laiką, kad nebūtų iškraunamas automobilio akumuliatorius.
   • GSM gamyklinių parametrų atstatymas: Pakeitus SIM kortelę ar iš naujo susiejus numerius, galima atkurti gamyklinius nustatymus. Tai galima atlikti SMS komanda (reikia būti susietam numeriui) arba rankiniu būdu:
     1. Išjunkite GSM modulį.
     2. Paspauskite ir palaikykite rankinį jungiklį.
     3. Įjunkite GSM modulį, neatleisdami jungiklio. Kai indikatoriaus lemputė užsidega, atleiskite jungiklį.
     4. Išjunkite maitinimą 5 sekundėms ir vėl įjunkite. Jei lemputė mirksi, gamykliniai nustatymai sėkmingai atkurti.
   • Telefonas įjungia GSM modulį: Po sėkmingo numerio susiejimo, galite pradėti GSM modulį su skambučiu. Surinkite GSM modulio numerį, palaukite, kol modulis atsilieps (3 skambučiai), ir jis įsijungs. Rankinio jungiklio indikatorius užsidegs. SMS komanda taip pat gali suaktyvinti modulį.

GSM Signalizacijos Privalumai ir Trūkumai Automobiliams

Privalumai:

• Nuotolinis valdymas: Galimybė valdyti signalizaciją ir gauti pranešimus apie automobilio būklę iš bet kurios vietos.
• Realaus laiko informacija: Greitas pranešimų gavimas apie įvykius, leidžiantis greitai reaguoti.
• GPS sekimas: Galimybė stebėti automobilio buvimo vietą realiu laiku.
• Platus funkcionalumas: Papildomos funkcijos, pvz., variklio blokavimas, nuotolinis užvedimas, temperatūros stebėjimas.
• Apsauga nuo trukdžių: Didesnis atsparumas radijo trukdžiams, naudojant mobiliojo ryšio tinklą.

Trūkumai:

• Priklausomybė nuo mobiliojo ryšio signalo: Be signalo pranešimai nebus siunčiami.
• Baterijos naudojimas: GSM modulis naudoja energiją, todėl svarbu užtikrinti automobilio akumuliatoriaus būklę.
• Kaina: Dažnai brangesnės už tradicines signalizacijas.
• Abonentinis mokestis: Kai kurie tiekėjai gali taikyti papildomus mokesčius.
• Pažeidžiamumas: Nors ir atsparesnės, gali būti pažeidžiamos specialia įranga, blokuojančia GSM signalą.

GSM Signalizacijos Funkcionalumas: Giliau

Šiuolaikinės GSM automobilių signalizacijos siūlo platų funkcijų spektrą:

• Nuotolinis variklio užvedimas ir pašildymas: Patogumas šaltu oru. Dažnai integruojama su laikmačiu.
• Variklio blokavimas: Galimybė nuotoliniu būdu blokuoti variklį, jei automobilis yra pavogtas.
• Geozonos: Nustatyti virtualias zonas žemėlapyje ir gauti pranešimą, jei automobilis jas palieka.
• Smūgio ir judesio jutikliai: Reaguoja į bet kokius smūgius ar judesius, rodančius bandymą įsilaužti.
• Temperatūros stebėjimas: Stebėti temperatūrą automobilio viduje.
• Avarinis mygtukas: Leidžia vairuotojui išsiųsti pagalbos signalą nelaimės atveju.
• Integracija su kitomis sistemomis: Galimybė valdyti centrinį užraktą, langus, garso sistemą nuotoliniu būdu.

Kaip Pasirinkti Tinkamą GSM Signalizaciją?

Renkantis GSM automobilių signalizaciją, svarbu atsižvelgti į šiuos veiksnius:

• Funkcionalumas: Kokios funkcijos yra svarbiausios jūsų poreikiams.
• Montavimas: Tinkamas montavimas yra būtinas. Netinkamas montavimas gali sukelti problemų ir net pažeisti automobilio elektros sistemą. Rekomenduojama kreiptis į profesionalus.
• Kaina ir biudžetas: Įvertinkite savo finansines galimybes.
• Gamintojo patikimumas ir garantija: Pasirinkite žinomus gamintojus su gera reputacija.

GSM Signalizacijos Ateitis

GSM automobilių signalizacijos nuolat tobulėja, integruojant naujas technologijas. Ateityje galima tikėtis dar pažangesnių sistemų, naudojančių dirbtinį intelektą ir mašininį mokymąsi, bei glaudesnės integracijos su išmaniaisiais namais ir kitomis išmaniosiomis sistemomis.

Alternatyvos GSM Signalizacijoms

Nors GSM signalizacijos yra populiarus pasirinkimas, egzistuoja ir kitos alternatyvos:

• Tradicinės signalizacijos: Naudoja laidinius jutiklius ir sireną, neturi nuotolinio valdymo.
• GPS sekimo sistemos: Leidžia stebėti automobilio buvimo vietą, bet neturi įsilaužimo aptikimo funkcijų.
• Automobilių draudimas: Padengia nuostolius, bet neapsaugo nuo vagystės.

Apibendrinant, GSM automobilių signalizacija yra efektyvi priemonė apsaugoti automobilį, siūlanti platų funkcijų spektrą. Svarbu atidžiai pasirinkti tinkamą sistemą pagal individualius poreikius ir užtikrinti profesionalų jos montavimą.
