Modbus Protokolas: Pramonės Ryšių Stuburas

Modbus protokolas, sukurtas 1979 metais, tapo vienu iš labiausiai paplitusių ir įtakingiausių pramoninės automatizacijos ryšio protokolų. Jo paprastumas, universalumas ir patikimumas leido jam išlikti aktualiam net ir sparčiai besikeičiančiame technologijų pasaulyje. Nuo sudėtingų gamyklų valdymo sistemų iki pastatų automatizavimo ir energijos apskaitos, Modbus atlieka gyvybiškai svarbų vaidmenį, užtikrinant sklandų duomenų perdavimą tarp įvairių elektroninių įrenginių.

Kas yra Modbus?

Modbus yra nuoseklusis ryšio protokolas, skirtas informacijos perdavimui tarp elektroninių įrenginių. Jis veikia klientas-serveris (arba pagrindinis-pagalbinis) architektūroje, kur vienas įrenginys (klientas/pagrindinis) inicijuoja ryšį ir siunčia užklausas, o kiti įrenginiai (serveriai/pagalbiniai) atsako į šias užklausas. Šis protokolas yra atviras, o tai reiškia, kad gamintojai gali jį naudoti nemokėdami jokių licencinių mokesčių, todėl jis tapo plačiai paplitęs ir palaikomas daugybės skirtingų gamintojų įrenginių.

Pagrindinės Modbus savybės apima:

• Paprastumas: Protokolas yra gana paprastas ir lengvai suprantamas, o tai palengvina jo įdiegimą ir priežiūrą.

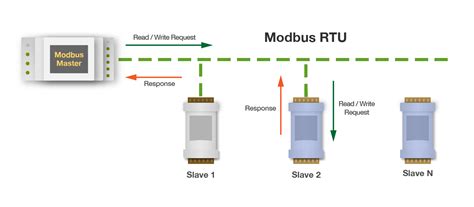

• Master-Slave architektūra: Ši architektūra leidžia vienam pagrindiniam įrenginiui valdyti kelis pagalbininkus, užtikrinant aiškią komunikacijos eigą.
• Duomenų perdavimas: Modbus gali naudoti įvairias fizines terpės, įskaitant serialinius (RS-232, RS-485) ir Ethernet (TCP/IP) tinklus.
• Duomenų formatas: Duomenų perdavimas vyksta pagal aiškiai apibrėžtą formatą, apimantį įrenginio adresą, funkcijos kodą, duomenų adresą ir pačius duomenis.
• Funkcijos: Protokolas palaiko įvairias funkcijas, tokias kaip duomenų skaitymas ir rašymas, duomenų tipų interpretacija ir kt.

Modbus Protokolo Versijos ir Režimai

Modbus protokolas turi kelias versijas, pritaikytas skirtingoms komunikacijos terpėms ir poreikiams.

• Modbus RTU (Remote Terminal Unit): Tai plačiausiai naudojama Modbus versija, skirta nuosekliam ryšiui. Ji naudoja dvejetainį duomenų kodavimą, kuris yra efektyvus ir greitas. RTU formatas naudoja CRC (Ciklinis Perteklinis Patikrinimas) kaip klaidų aptikimo mechanizmą, užtikrinant duomenų patikimumą.
• Modbus ASCII: Taip pat skirta nuosekliam duomenų perdavimui, tačiau naudoja ASCII simbolius. Šis formatas yra lengviau skaitomas žmogui, tačiau yra mažiau efektyvus nei RTU. ASCII formatas naudoja išilginius atleidimo iš darbo patikrinimus kaip kontrolinę sumą.
• Modbus TCP arba Modbus TCP/IP: Ši versija skirta duomenų ryšiui per TCP/IP tinklus, naudojant Ethernet. Ji naudoja standartinį 502 prievadą. Kontrolinės sumos apsauga užtikrinama apatinių tinklo sluoksnių, todėl jos nereikia skaičiuoti Modbus lygyje. Ši versija leidžia lengvai integruoti pramoninius įrenginius į bendrus IT tinklus.
• Modbus per TCP/IP arba Modbus per RTU/IP: Ši versija skiriasi nuo Modbus TCP tuo, kad palaiko tiesioginį ryšį tarp kelių pagrindinių įrenginių. Jai reikalingas specialus procesorius ir ji naudoja HDLC panašų žetonų sukimąsi.

Be šių pagrindinių versijų, egzistuoja ir specializuoti variantai, tokie kaip Pemex Modbus (sukurtas naftos ir dujų pramonei) ir Enron Modbus (palaikantis 32 bitų kintamuosius ir istorinį duomenų srautą).

Modbus Per RS485: Patikimas Pramonės Ryšys

Viena populiariausių ir patikimiausių Modbus diegimo formų yra Modbus RS485. Šis derinys išnaudoja RS485 fizinio sluoksnio privalumus, tokius kaip diferencinis signalizavimas, kuris užtikrina didelį atsparumą trikdžiams ir leidžia perduoti duomenis dideliais atstumais (iki 1214 metrų). RS485 yra pusiau dvipusis, leidžiantis duomenų perdavimą abiem kryptimis, bet ne tuo pačiu metu, taip išvengiant duomenų kolizijų.

Modbus RS485 tinklas gali palaikyti iki 32 įrenginių viename segmente be kartotuvų, o su kartotuvais šis skaičius gali būti žymiai didesnis (iki 247 įrenginių). Kadangi RS485 palaiko daugiašalę tinklo topologiją, tai leidžia lengvai sujungti daugybę įrenginių į vieną magistralę.

Mechanika ir Implementacija:

Modbus RS485 ryšys vyksta per duomenų rėmelį, kurį sudaro:

1. Įrenginio Adresas: Nurodo, kuriam pagalbiniam įrenginiui skirta užklausa.
2. Funkcijos Kodas: Apibrėžia atliekamą operaciją (pvz., skaityti registrą, rašyti registrą).
3. Duomenys: Pati informacija, reikalinga operacijai atlikti arba gauti rezultatai.
4. CRC Patikrinimas: Ciklinis Perteklinis Patikrinimas, dviejų baitų reikšmė, užtikrinanti duomenų vientisumą ir aptinkanti perdavimo klaidas.

Norint užtikrinti stabilų ryšį, svarbu tinkamai užbaigti RS485 magistralę, dedant užbaigimo rezistorius tinklo galuose, kad būtų išvengta signalo atspindžių.

Privalumai Prieš Analoginius Signalus

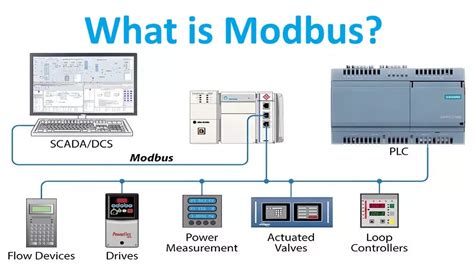

Modbus ryšys, būdamas skaitmeninis, suteikia reikšmingų pranašumų, palyginti su tradiciniais analoginiais (pvz., 0-10V) signalais, ypač pramoninėje aplinkoje:

• Tikslumas ir Patikimumas: Skaitmeninis perdavimas užtikrina didesnį tikslumą ir atsparumą trikdžiams, net ir ilgose kabelių atkarpose. Analoginiai signalai gali nukentėti nuo signalo pablogėjimo ir trikdžių.
• Turtingesnis Duomenų Perdavimas: Modbus gali perduoti ne tik vieną matavimą, bet ir kelis parametrus, būsenos informaciją, diagnostiką ir konfigūracijos nustatymus vienu metu. Pavyzdžiui, valdant EC ventiliatorių per Modbus, galima ne tik nustatyti greitį, bet ir gauti informaciją apie faktinį greitį, variklio temperatūrą, energijos suvartojimą ir galimas problemas.
• Lankstumas ir Mastelio Keitimas: Modbus tinklas leidžia lengvai pridėti daugiau įrenginių ir jį plėsti. Jis taip pat užtikrina įvairių gamintojų įrenginių suderinamumą.
• Sumažintas Laidų Kiekis: Viena Modbus linija gali perduoti kelis signalus, todėl sumažėja laidų poreikis, supaprastėja montavimas ir sumažėja gedimų tikimybė.
• Lengvesnis Trikčių Šalinimas: Skaitmeninės sistemos, tokios kaip Modbus, siūlo patobulintas diagnostikos galimybes, įskaitant išsamius klaidų pranešimus. Nuotolinė diagnostika taip pat tampa įmanoma.
• Dvipusis Ryšys: Modbus leidžia ne tik rinkti duomenis, bet ir siųsti komandas į lauko įrenginius, palaikant pažangias valdymo strategijas.

Praktinis Taikymas: Senteros Sprendimai

Įmonė „Sentera“ siūlo platų gaminių asortimentą, skirtą palengvinti Modbus tinklų diegimą ir valdymą, ypač ŠVOK (Šildymo, Vėdinimo ir Oro kondicionavimo) sistemose. Jų produktai apima:

• Modbus RTU Tinklo ir Konfigūravimo Įrankiai: Įrankiai, leidžiantys lengvai konfigūruoti, sujungti ir stebėti „Sentera“ gaminius per Modbus RTU.
• Konfigūravimo Įrankiai: Tokie kaip „3SM Center“ programinė įranga (3S Modbus) ir „Sensistant“ konfigūravimo pultelis, leidžiantys stebėti ir konfigūruoti gaminius tiek vietoje, tiek nuotoliniu būdu.
• Garsinė Gedimo Signalizacija: Prietaisai, kurie įvykus gedimui įjungia garsinę signalizaciją ir perduoda informaciją apie gedimą per Modbus RTU pagrindiniam valdikliui.
• Tinklo Gaminiai: Modbus RTU ir 0-10 VDC analoginio signalo konverteriai, leidžiantys integruoti įvairius išorinius įrenginius (pvz., EC ventiliatorius, sklendžių pavaras) į „Sentera“ tinklą.
• Maitinimo Šaltiniai ir Modbus RTU Skirstytuvai: Supaprastina kelių „Sentera“ gaminių sujungimą, paskirstydami Modbus RTU ryšį ir maitinimą.
• Interneto Moduliai (Gateway): Leidžia prijungti „Sentera“ valdymo sprendimus prie interneto, suteikiant papildomas funkcijas, tokias kaip duomenų registravimas, perspėjimai ir nuotolinis valdymas.

„Sentera“ produktai, sujungti per Modbus RTU, gali dalintis informacija ir valdyti ventiliatorius, sklendes bei kitus prietaisus pagal ŠVOK matavimus, taip pagerindami patalpų oro kokybę ir taupydami energiją.

Modbus TCP/IP Energijos Skaitikliuose

Modbus TCP/IP protokolas taip pat yra plačiai naudojamas energijos apskaitos srityje. Pavyzdžiui, „Kamstrup“ siūlo „Modbus TCP“ komunikacijos modulius, suderinamus su „Multical 603“ ir „803“ serijos energijos skaitikliais. Šie moduliai palaiko dažniausiai naudojamus šildymo ir vėsinimo registrus, leidžia greitai atnaujinti duomenis ir gali būti naudojami tiek stebėjimui, tiek kontrolei. Tai leidžia energijos skaitikliams tapti svarbiais duomenų rinkimo mazgais išmaniuosiuose tinkluose, patikimai perduodant duomenis nuotolinėms sistemoms ir platformoms.

Modbus vs. Profibus

Lyginant Modbus su kitais pramoniniais protokolais, tokiais kaip Profibus, išryškėja jų skirtumai. Profibus yra greitesnis ir turi didesnes duomenų apdorojimo galimybes, tačiau dažnai reikalauja brangesnės ir specializuotos įrangos. Modbus, nors ir lėtesnis, išlieka ekonomiškesniu ir universalesniu pasirinkimu, ypač dėl savo paprastumo, plačiai paplitusio palaikymo ir lengvo integravimo su įvairiomis sistemomis.

Ateities Perspektyvos

Nepaisant naujesnių ir greitesnių protokolų atsiradimo, Modbus protokolas, ypač jo RS485 ir TCP/IP variantai, išlieka gyvybiškai svarbus pramonės automatizavimo srityje. Jo patikimumas, universalumas, atvirumas ir santykinai žema kaina užtikrina jo aktualumą ir ateityje. Nuolatinis jo pritaikymas naujose srityse, pavyzdžiui, daiktų interneto (IoT) sprendimuose ir išmaniuosiuose tinkluose, patvirtina jo ilgalaikę vertę.
